プロ野球団、アスリートラボなど多数導入
野球専用の国産フォースプレート
ピッチング・バッティングの
力を測る。
-
- 野球のトレーニングは日々進化をし続け、現在はセンサによる計測データを活用し、科学的基づいたコーチング、トレーニングが行われています。その中で、フォースプレートは非常に重要な要素である力の発揮についてセンシングし、定量化されたデータの取得が可能です。
こんな方にオススメ
- 野球における運動解析を始めたい
- スポーツ解析フィードバック施設を作りたい
- 科学的根拠に基づいたコーチングがしたい
- ブルペンにフォースプレートを埋め込みたい
- 合宿や出張先でフォースプレート計測がしたい
-
1000×900mmの大型フォースプレートで
あらゆる投球、ストライドにも対応。投球動作の力計測は軸足、踏み込み足の計測が必要です。
ピッチャープレート（610×152mm）に対して、軸足の初期位置は選手によって様々であり、特に端から投げる場合、610mm以上の横幅が必要になります。踏み込み足についても同様で弊社のフォースプレートはインステップで投げる選手にも対応した大きさとなっています。大きさを補うために2枚のフォースプレートを並べて対応することも考えられますが、- フォースプレート繋目を踏んだ際のデータ合算処理の手間
- フォースプレートセンサ外による精度低下
- マウンド設置の複雑化
- 高コスト
など、様々な面で大きなフォースプレート1枚で計測した方が好都合です。
-
バッターボックス用フォースプレートも大きなサイズが重要
バッターボックスのサイズは約1219×1829mm(片側)となります。
小さいフォースプレートでは選手が踏み込める場所が固定されてしまい、足の設置を意識して打つことになります。その制約がバイアスとなり、不自然な動きになってしまうことや、打ち方が制限されてしまうことが懸念されます。
大型フォースプレート（900×1000m、または600mm×900mm）を片足ずつ設置することで、バッターボックスの大半のエリアを網羅することが出来ます。
またピッチャーマウンド用フォースプレートをバッティング用として併用をご希望されるユーザー様もいますが、その場合も小さいフォースプレートでは、併用が出来ないことが多々あります。 -
信頼の国産メーカーだからこそ、技術者が直接現場に出向き、ブルペンの設置はもちろん、傾斜をつけた設置にも対応
設置環境はユーザー様によって様々あります。建屋の新設に伴い、フォースプレートマウンドを敷設したい、既存のブルペンに設置したい、他用途でも使用するため取り外し運用が可能な仕様にしたい、などなどご要望に合ったご提案をするために、ピット設計～フォースプレート専用マウンドの設計まで行います。
-

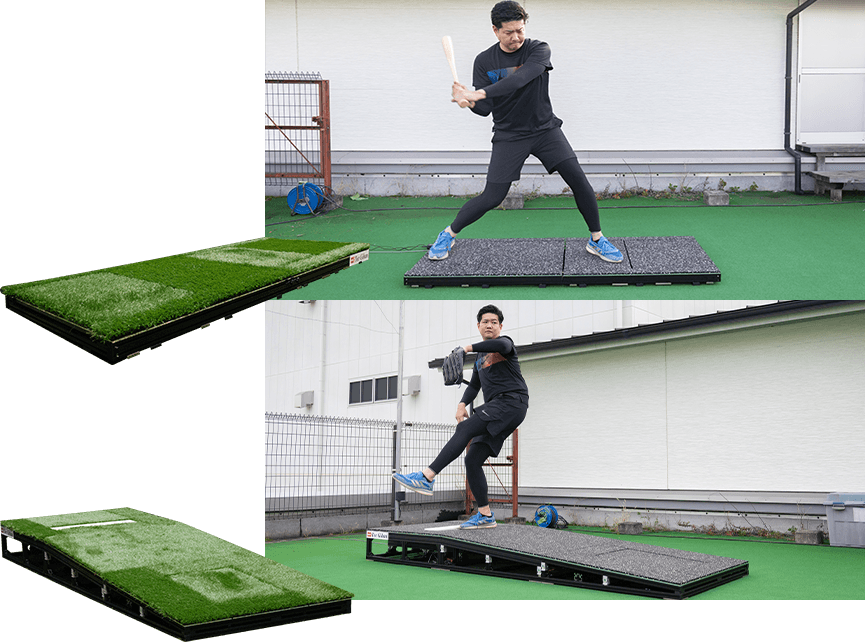

ピット工事不要、フォースプレート内蔵ポータブルマウンド/バッターボックス
- ピット工事が難しい
- マウンドを敷設できない
- 合宿などの出張先で使用したい
といったご意見から、移動型のポータブルマウンド、バッターボックスを製作しました。マウンドは3分割、バッターボックスは2分割でき、ポータブル型フォースプレートも合わせて、カーゴ便で輸送することも可能です。
またフォースプレートは取り外しでき、マウンド、バッターボックスどちらにも併用することができます。ドライバーでばらし、組立ができるので気軽に運用することができます。 コンパクトにまとまったシステムでコストパフォーマンスのよいシステムでもあります。 -

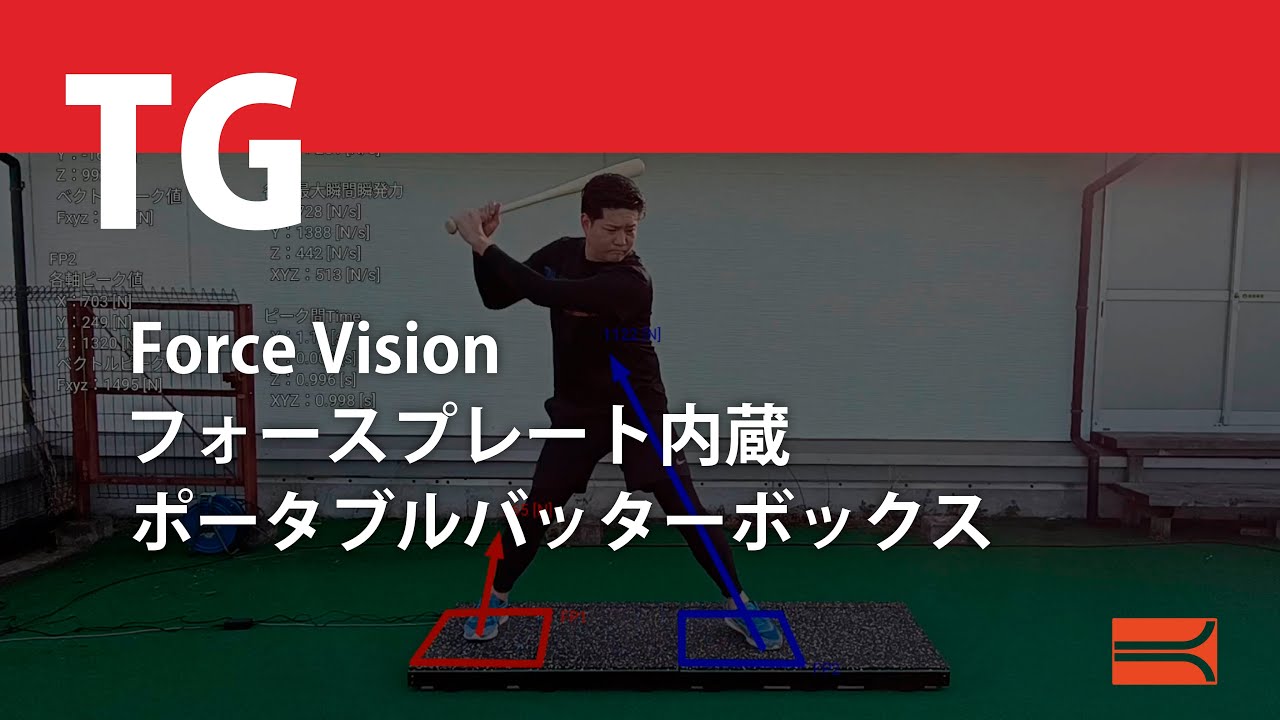

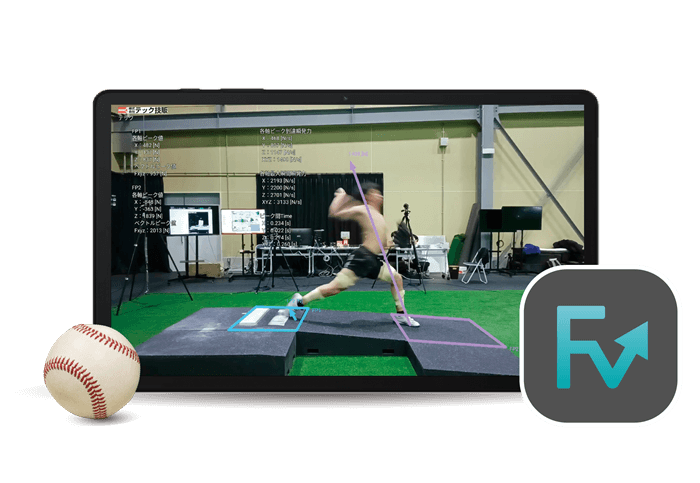

即時フィードバックツールForce Visionアプリ
とにかく早く、選手が感覚を忘れる前に計測データをフィードバックできるタブレットアプリケーションです。
- タブレットのカメラで撮影した映像にフォースプレートの合成ベクトルを重畳することが出来ます。
- 計測後、瞬時に再生、レポート出力ができます。
- 計測データ（動画）は.mp4形式で出力でき、選手に共有が可能です。
- .csvデータとして1000Hzの数値データも残すことが出来ます。
- 120fps、240fpsで高速撮影することができます。
※タブレットのカメラ機能に依存します。
操作はタッチ動作で、セッティング（フォースプレートの登録）なども直ぐに行うことが出来ます。 -
モーションキャプチャとの連携でハイレベルな計測を実現
野球の動作分析では、よくモーションキャプチャと同時に計測することがあります。運動と力は密接な関係ですので動きや姿勢に対して、力がどのように作用しているのかは重要なパラメータとなります。
弊社のフォースプレートは光学式モーションキャプチャやマーカレスモーションキャプチャとのデータ連携が可能です。 -
フォースプレートソフト単体稼働
逆にモーションキャプチャは大掛かりで計測することが大変なことや、またフィードバックまでに時間がかかってしまう場合もあります。フォースプレートのデータだけでも早く見て、使用できるように、弊社のフォースプレートには計測・記録ソフトウェアが付属しています。何も気にせず選手が普段通りの練習を行って、バックグランドでデータを取得し、直ぐに力のパラメータをフィードバックすることも可能です。
-
フォースプレート国産メーカーによる安心のサポート
納入前の事前打合せ、ピット設計、フォースプレートのデモンストレーションはもちろん、フォースプレートがどのように製作され、どのように品質管理をしているか直接工場にお越しいただき、見学することもできます。
また納入後のサポートとして、年間定期メンテナンスも承っております。 力をしっかりと測るということをとても重視し、お客様が使用する環境に対して最適な提案を行います。
具体的な話を聞いてみる
導入フロー
フォースプレートをピット設置の場合
FPピットの
仕様打ち合わせ
マウンドの
仕様打ち合わせ
納品
現場設置/調整
アフター
メンテナンス
運用について
事前打合せ
デモンストレーション※ご希望があれば
現場納品
取扱い説明

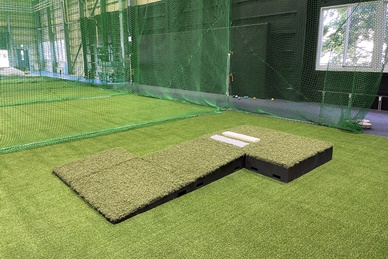

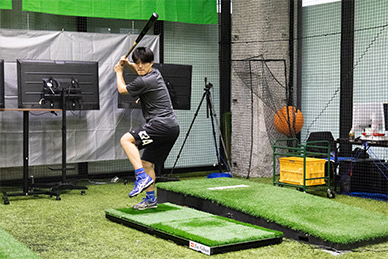

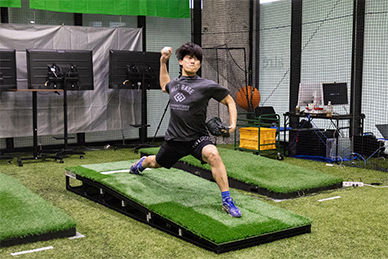

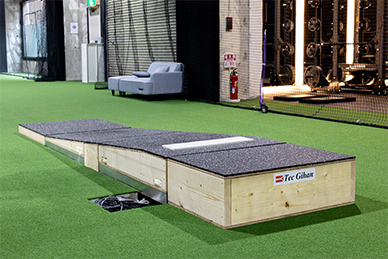

フォースプレート設置例
主な導入事例
- プロ野球球団
- 国立
鹿屋体育大学 - 株式会社
ネクストベース - エイジェック
スポーツ科学
総合センター
その他アマチュア野球球団
-
- 信頼のフォースプレート国内メーカー
-

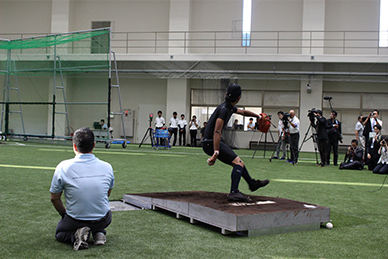

現在のSPORTECスポーツパフォーマンス研究センターを新設した際にマウンド、バッターボックスおよび陸上走路にフォースプレートを設置しました。
特に土（粘土）のマウンドにおいて、屋外と同様に選手たちがスパイクを履き、100％の力で投球できる環境を提供することで、リアルなパフォーマンスデータを取得することが出来ています。
導入してしばらく経ちますが、フォースプレートは問題なく稼働し続けており、その後もテック技販さんの丁寧なサポートを受けています。特に運用中の追加要望に対して、柔軟に対応していただけるのは非常にありがたいです。導入時だけでなく運用開始後も安心して利用できる国内メーカーです。国立鹿屋体育大学 鈴木 先生
-
- プロ野球選手も愛用する高精度な計測
-

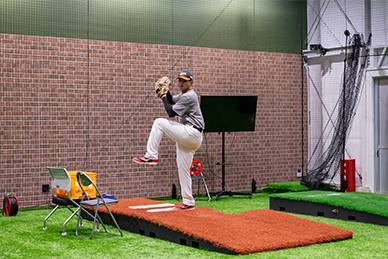

国内メーカーとしての柔軟な対応、また実績があるところはLABを立ち上げる際に大変助かりました。スパイクを履いて違和感なく投げられますし、フォースプレートの取得データ、ノイズの観点からも何の問題もなく使っています。何かあった際にはアフターサービスもちゃんとしていただける点も安心しています。価格的な点でも国内メーカーは強いですね。
株式会社ネクストベース 神事 様
-
- 豊富な経験があり信頼のできるメーカー
-
エイジェックスポーツ科学総合センターのベースボールラボに導入させていただきました。
海外メーカーさんでは難しい規格や条件面で少し特殊な設置環境でしたが、柔軟にご対応いただき設置することができました。
測定の際はスパイクを履いて実際に近い形でデータ取得ができています。
導入前から導入後もこちらの要望に対して、手厚いサポートをしていただき大変助かっております。
安心してお任せできる国産メーカーさんです。エイジェックスポーツ科学総合センター アナリスト 佐藤様
よくあるご質問
- どの程度の予算を見ておけばよいでしょうか。
-
フォースプレートの枚数やマウンドの仕様、設置環境などで大きく異なりますが、大型フォースプレートをピット固定する場合、数百万円では難しいところです。一方、フォースプレート内蔵ポータブルマウンドは1000万円以上かかることなく、ご提供可能です。
詳細見積もりは、お問合せください。
- 納期はどの程度でしょうか。
-
在庫状況、工場の立て込み具合にもよりますが、最短でファーストコンタクトから約3か月程度となります。
ピット設計、マウンド設計、その他必要条件の打合せが必要なため、4か月～半年前程からコンタクトいただけるとスムーズです。
フォースプレート内蔵ポータブルマウンドも在庫状況、工場の立て込み具合にもよりますが、最短でファーストコンタクトから約2か月程度となります。
- フォースプレートは何枚必要ですか？
-
マウンド側は2～3枚、バッターボックス側は片側2枚が必要です。
マウンド側は軸足と踏み込み足をそれぞれのフォースプレートで計測する必要があります。
プロ野球や社会人野球だけでなく女子野球、少年野球などでも使用したい場合は、投球におけるストライドが大きく異なるため、フォースプレートを3枚必要とします。
またマウンドを外してバッティング計測でも併用したい場合は、バッティングの際の足幅を考慮すると、3枚必要になります。
- フォースプレートはどのようなデータが取得できますか？
-

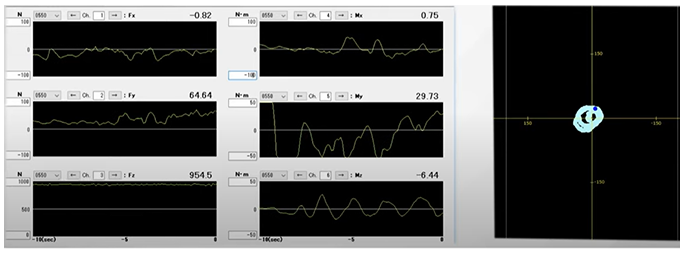

各足の6分力（Fx,Fy,Fz,Mx,My,Mz）とCOP（圧力中心点）のデータをモニタリングし、経時的に記録することができます。蹴り出す力、踏み込む力などの力の作用方向、力のピークや作用時間などアプローチすることが出来ます。フォースプレートには弊社の計測ソフトウェアが付属しておりますので、リアルタイムで各波形の確認やcsvデータで記録することもできます。
モーションキャプチャとの組み合わせでは6分力（Fx,Fy,Fz,Mx,My,Mz）のデータをモーションキャプチャ側のシステムへリアルタイムでアウトプットすることが出来ます。
Force Visionでは、計測後、即時に力のピーク値や、力の加速度（瞬発力）をレポートすることができます。また上記のデータに加え、力の合成ベクトルが重畳した動画(.mp4)を出力することが出来ます。
- マウンドは用意できますか？
-
フォースプレートでの計測で力を逃がすことなくしっかりと計測できるフォースプレート専用マウンドを設計し、用意することが出来ます。またその際に投球動作前後の足を逃がすための補助マウンドもご提案することができます。
マウンドの仕様は様々あり、土、人工芝、ゴムマット、ご要望を承ります。
- 小中高生や女子選手でも計測は可能ですか？
- 可能です。投球におけるストライドが大きく変わってきますので、フォースプレートの配置が重要になります。
- アフターサポートの内容について教えてください。
-
納品時に行う作業と同様にフォースプレートや周辺機器の接続や出力などの確認を行います。
費用は作業内容により異なります。
再校正を希望される場合にはフォースプレートの引き取りや設置作業も伴いますので、約1か月前後のスケジュールになります。
- 月々の費用は掛かりますか？初期費用だけですか？
-
基本的に導入時は初期費用のみとなりますが、定期メンテナンスを行うプランも用意しています。
フォースプレートの定期メンテナンス内で賄います。
ブルペンなどの土マウンド仕様の場合、土のメンテナンスに合わせて、フォースプレートからマウンドを脱着する作業が伴います。
- マウンドのみの販売は行っていますか？
-
はい、ご対応しております。
マウンドのテクスチャを人工芝にするか、ゴムマットにするか、また将来的にフォースプレートを使用するかどうか、など作りが変わってきますので、詳細はお問合せ下さい。
- ポータブルマウンド／バッターボックスの準備にはどの程度の作業が必要ですか？
-
2名いれば問題なく作業可能です。
作業に慣れれば、マウンドは約10分、バッターボックスは約5分でセットアップできます。
会社紹介
- 目には見えない力を測る。
-
力センサー、フォースプレートの国内メーカー。
大学、研究所、アスリートラボをはじめ、多くの導入実績を持つ。野球の動作解析だけでなく、歩行・走行、その他のスポーツ動作、またスポーツ用具など道具を使った力計測も多々経験。
国内メーカーならではの、特注開発や技術者を交えるものつくりが評価され、スポーツ工学、バイオメカニクスの多くの研究者にご支持いただいております。
