小型3CH演算ひずみアンプ(アナログタイプ) DPA-03

3軸力覚センサ対応アンプ

より小型で、3軸力覚センサの干渉補正演算機能を持たせた、高機能アンプです。
±5Vのアナログ電圧を出力します。
USBケーブルと専用ソフトウェアでアンプ内部パラメータの初期設定や簡易モニタ(データの出力確認)が行えます。

仕様

品名 小型3CH演算アンプ
型式 DPA-03A
測定チャンネル数 3ch
適用センサ ひずみゲージ式センサ
外形寸法 24(W)×72(D)×70(H) mm(突起部含まず)
質量 約165 g
分解能
サンプリング周波数
内部干渉補正処理 あり
アナログ出力 ±5V/センサ定格容量(負荷抵抗10kΩ以上)
通信方法 通信:USBミニコネクタ
適用ブリッジ抵抗 120~700Ω
測定範囲 250/500/1000/2000/5000με
DIPスイッチによるCH毎に5段階切替
ゼロ点調整範囲 ±10000με
ゼロ点調整 BALスイッチ、もしくは、BAL外部接点入力
印加電圧 DC 2V
アナログローパスフィルタ カット周波数:200Hz -12dB/oct ベッセル型
使用温湿度範囲 0~50℃、20~80%RH(結露なきこと)
電源 DC12V±10%、0.1A以下(ランプ赤点灯)※ACアダプタ オプション
データ保存 アナログ出力(±5V)
トリガ
コネクタ MDコネクタ(8P)(日本圧着端子製)
XHコネクタ(6P)(日本圧着端子製)
電源・BAL入力:XHコネクタ(5P)(日本圧着端子製)
最大接続台数
構成品 パラメータ設定ソフトウェア
電源・BAL信号ケーブル(1m先端切り落とし)
アナログ出力ケーブル(1m先端切り落とし)
オプション Cアダプタ付電源・BAL信号ケーブル(ACアダプタ1.8m、他1.5m先端切り落とし)
BNCコネクタ付アナログ出力ケーブル(1.5m)
DINレール取付アダプタ
その他 専用ソフトウェアよりUSB経由でセンサ情報(定格容量や干渉補正係数等)を設定
アンプ内部で演算後、±5V/センサ定格容量 でアナログ出力
専用ソフトウェアにより任意の物理量のCAL電圧出力が可能

外観

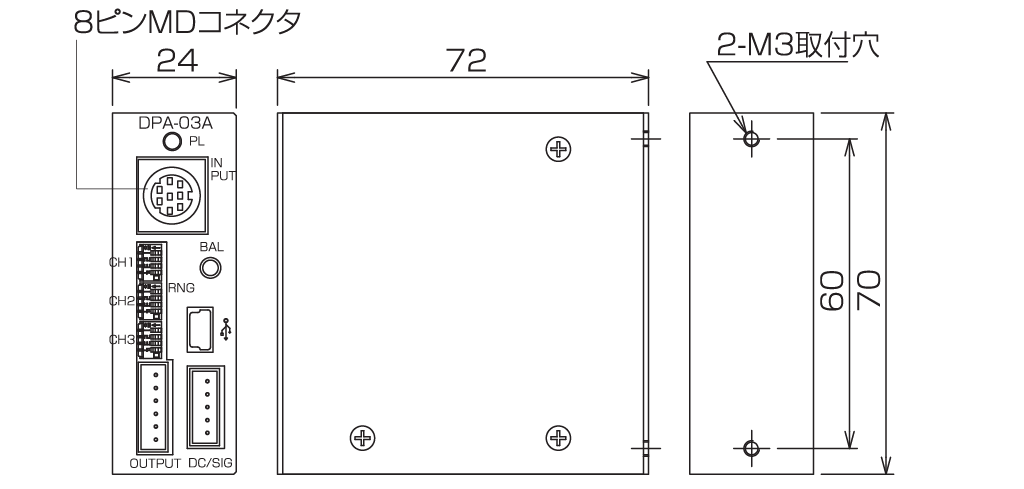

図面
