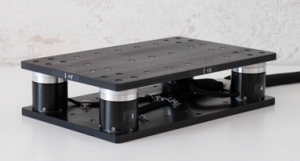

東京大学 医用精密工学研究室 佐久間先生・小林先生 カーボン素材の微小荷重検出フォースプレート納入しました。

特徴

  • トッププレート及びベースプレートに剛性が高く軽量のCFRP材を適応
  • ひずみゲージ式でも固有振動数が高く、早い現象に追従
  • 小型で軽量な為、取り回しが良い

主な仕様

  • トッププレート及びベースプレート材 CFRP
  • サイズ  100mm×160mm×38mm
  • 重  量 380g (ケーブル含まず)
  • 定格容量 Fx,=±10N、Fy=±10N 、Fz=+15N、
          Mx=±0.9N・m、My=±0.5N・m、Mz=±0.6N・m
  • 固有振動数 Fx,Fy=370Hz、Fz=550Hz
  • 許容過負荷 定格容量に対し200%


詳細はこちら
