触覚フォースプレート（高感度モデル）TF-2020
-
触覚フォースプレート TF-2020カタログ
触覚フォースプレート TF-2020カタログダウンロード
微小なタッチ力の計測が可能な
「触覚フォースプレート」
指をなぞるぐらいの細かな感覚の計測が可能なフォースプレートです。
スマートフォンのフリック・タッチ力、布地の滑らかさ・摩擦力計測、化粧品や薬品の塗布力、小動物用のフォースプレートなどにご活用いただけます。
特徴
フルスケール（定格荷重）がFx・Fy・Fz=10Nのフォースプレートです。

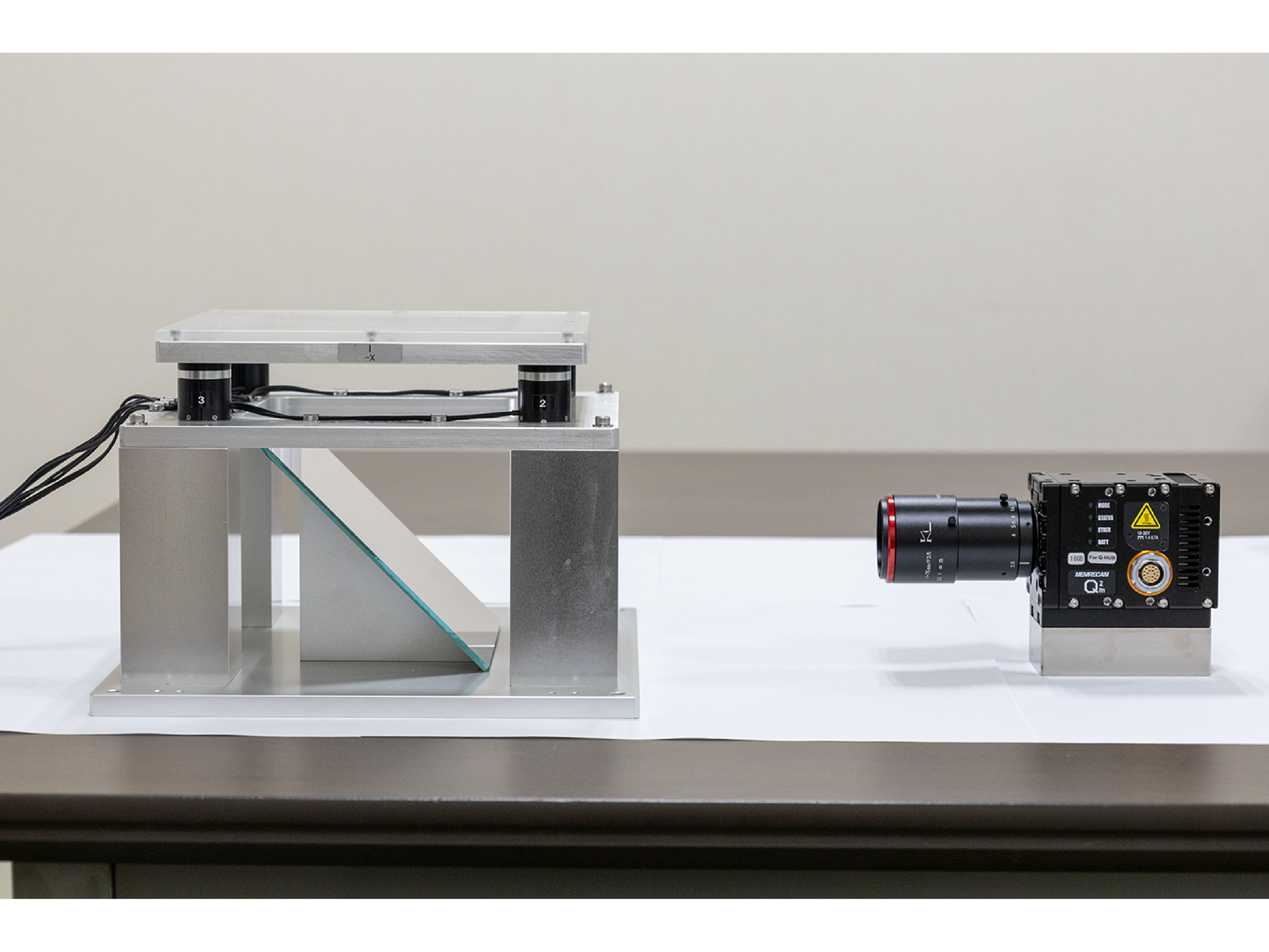

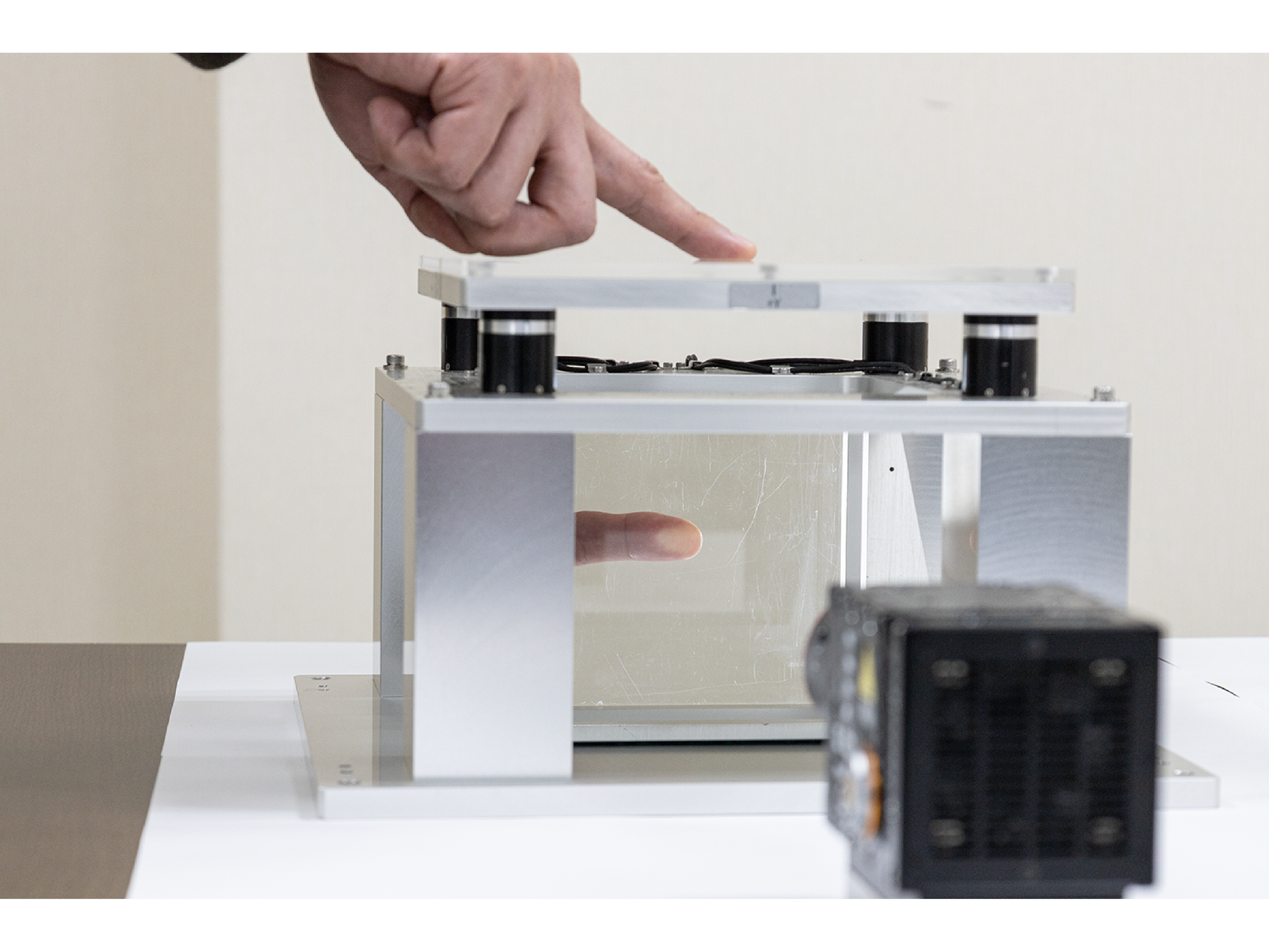

また、トッププレートは透明なアクリルを採用しているので、プレート下にカメラを置く事で
指の変形具合などを記録することも可能です。
手術スキルの可視化や切開に伴う皮膚の抵抗評価、メスなど手術器具の評価などに
仕様
| 品名 | 触覚フォースプレート | |
|---|---|---|
| 型式 | TF-2020 | |
| 定格容量 | レンジ | 1 |
| Fx／N | ±10 | |
| Fy／N | ±10 | |
| Fz／N | +10 | |
| Mx／N・m | ±0.8 | |
| My／N・m | ±0.8 | |
| Mz／N・m | ±0.8 | |
| 許容過負荷 | 200% | |
| 非直線性 | ±1.0%RO | |
| ヒステリシス | ±1.0%RO | |
| 干渉度 | ±2.0%RC | |
| 固有振動数 | X軸：190 Hz、Y軸：190 Hz、Z軸：270 Hz | |
| モーションセンサ | ― | |
| サンプリングレート （デジタル通信） |
最大：10000Hz | |
| 温度補償範囲 | 10～50℃（結露なきこと） | |
| 許容温度範囲 | 0～70℃（結露なきこと） | |
| トリガ | 接点入出力（BNCコネクタ）、レベルトリガ | |
| ZERO調整 | 制御ソフトウェア | |
| アナログ出力 | ±10V／±定格容量（負荷抵抗10kΩ以上） | |
| 外形寸法 |
フォースプレート：230(W)×230(D)×53(H)mm アンプボックス：136(W)×77(D)×34(H) mm |
|
| 質量 |
フォースプレート：2kg（ケーブル含まず） アンプボックス：400g（突起物含まず） |
|
| 電源 | ― | |
| 付属品 |
・ACアダプタ電源ケーブル ・USBケーブル ・外部BAL用ツイスト線 ・トリガ用BNCケーブル ・アナログ出力ケーブル（BNC×6口） ・制御ソフトウェア |
|
| オプション | フォースベクトル可視化ソフト：Force Vision | |
| その他 |

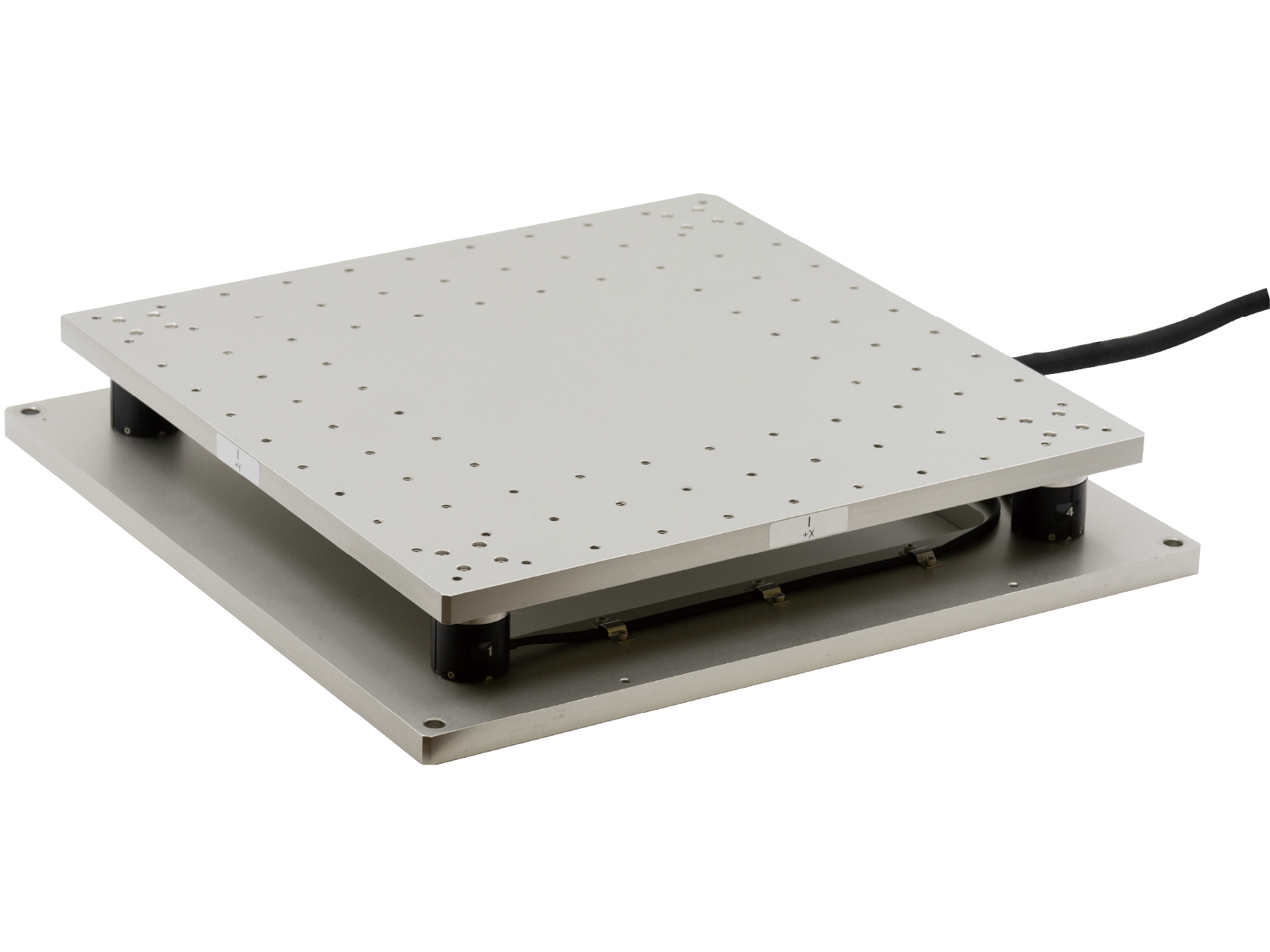

※アンプ外置き ※トッププレート種類選択 ・アクリル：TF-2020-GV2 ・アルミ：TF-2020-AV2 |
|
