小型フォースプレート TF-3040

小型フォースプレート TF-3040
低容量(最大レンジ1kN,最小レンジ300N)タイプの小型フォースプレートです。立ち上がり動作、座面、子供、ロボット等、これまでノイズに埋もれがちだった小さな床反力を高精度に捉えます。

小型フォースプレート TF-3040

高感度・可搬ができるフォースプレートです。
ヒトの計測以外でも摩擦計測、加工装置への応用も実績があります。

フォースプレートとは、並進力Fx,Fy,Fz・モーメントMx,My,Mzが計測可能で、荷重中心点COPが計測出来る、プレート型6分力計です。

TF-3040は、特に低容量高感度(最大レンジ1kN,最小レンジ300N)とした小型フォースプレートです。
赤ちゃんの立ち上がり動作・カーシートや家具の座面に設置して座圧計測・子供の歩行計測・ロボットの歩行計測など・高感度に計測可能なので今までノイズに埋もれがちだった小さな床反力を高精度に捉えます。

仕様スクロール

品名 小型フォースプレート
型式 TF-3040
定格容量 レンジ 1 2 3
Fx/N ±100N ±200N ±300N
Fy/N ±100N ±200N ±300N
Fz/N +300N +600N +1000N
Mx/N・m ±45N・m ±90N・m ±150N・m
My/N・m ±30N・m ±60N・m ±100N・m
Mz/N・m ±20N・m ±40N・m ±60N・m
許容過負荷 150%(レンジ3の定格容量に対して)
非直線性 ±1.0%RO
ヒステリシス ±1.0%RO
干渉度 ±2.0%RC
固有振動数 Z軸:320Hz
モーションセンサ
サンプリングレート
(デジタル通信)
最大:1000Hz
温度補償範囲 10~50℃(結露なきこと)
許容温度範囲 0~70℃(結露なきこと)
トリガ 接点入出力(BNCコネクタ)、レベルトリガ
ZERO調整 リモコンボタン、制御ソフトウェア
アナログ出力 ±10V/±定格容量(負荷抵抗10kΩ以上)
外形寸法 フォースプレート:300(W)×400(D)×47(H) mm(アジャスタ高さ最小)
質量 フォースプレート:7kg
電源 DC12V±10%:専用ACアダプタ付(AC入力100~240V)
付属品
  • リモコン
  • ACアダプタ電源ケーブル
  • リモコン用USBケーブル
  • 通信ケーブル
  • トリガ用BNCケーブル
  • アナログ出力ケーブル(BNC×6口)
  • 終端コネクタ
  • 制御ソフトウェア
オプション
  • キャリーケース
  • フォースベクトル可視化ソフト:Force Vision
  • 重心動揺解析ソフト:Tread Force Analyzer
その他 ※アンプ内蔵
※デジタルで複数台同時制御、収録可能

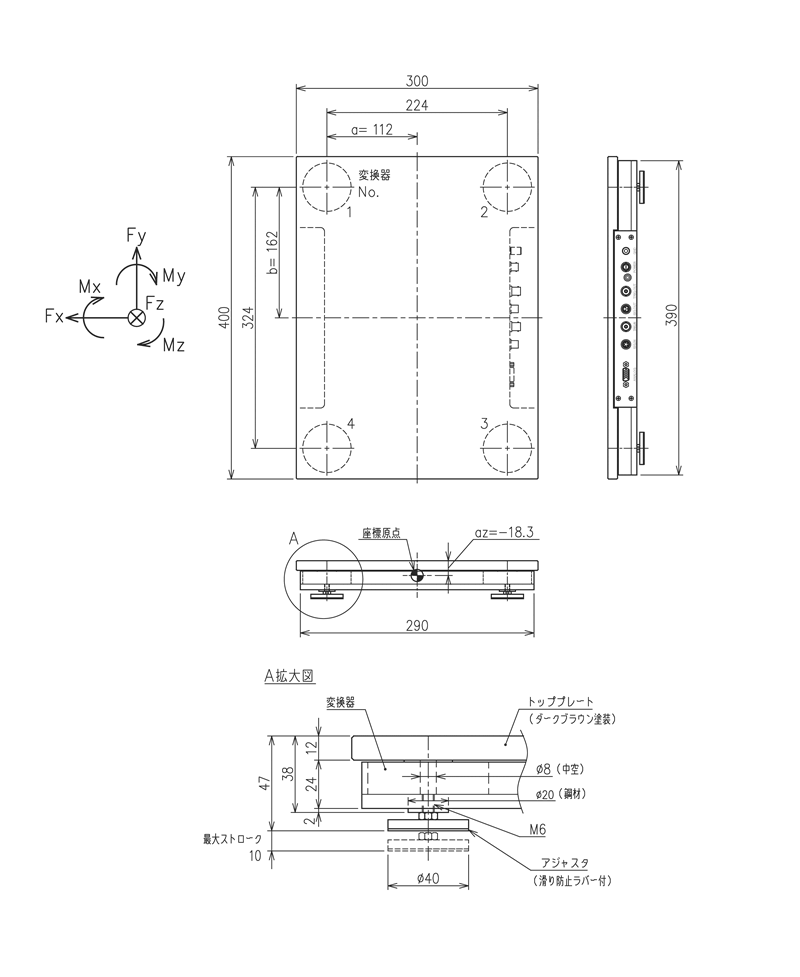

外観と成分方向

図面

TF-3040はアンプ内蔵で、TF-3020は外置きアンプとなります。
