超小型薄型の6分力ウエアラブルフォースプレート M3D-EL-W
シューズに装着することを目的とした、超薄型(t=11)の6分力フォースプレート
つま先用M3D-EL-FP-W95(W90×D80)、かかと用M3D-EL-FP-W80(W80×D80)を組み合わせ両脚で4台、ここに無線通信ユニットM3D-EL-TMを取り付け、無線通信化しました。
有線型に比べ、より自由な空間での連続した床反力を計測することを可能にしました。
専用の解析ソフトウエアを用いることで、つま先・かかとFPのデータを1枚のフォースプレートデータに合算することが可能です。
フォースプレート内の極小空間に、IMU(加速度、ジャイロ、地磁気センサ）を内蔵
並進力Fx,Fy,Fz・モーメントMx,My,Mzの６分力、荷重中心点COPを計測出来るだけでなく、センサとともにアンプ・ADのほか、IMUも内蔵し、FPの慣性情報を同時計測可能です。
追加のIMUユニット5台
M3D-EL-Wでは、追加で単独のIMUユニット5台を同時計測することが可能です。
専用のワイヤレストリガユニットを使うことで、すべてのセンサの同時計測が可能です。
M3DとIMUを使用した下肢動作解析例
本解析例は事例であり販売しておりません
仕様
| 品名 | ウェアラブルフォースプレート |
|---|---|
| 型式 | M3D-EL-FP-W |
| 定格容量 |
Fx : ±500 N Mx : ±30 N･m Fy : ±500 N My : ±30 N･m Fz : ＋1000 N Mz : ±15 N･m |
| 許容過負荷 | 150% |
| 非直線性 | ±1.0%RO |
| ヒステリシス | ±1.0%RO |
| 干渉度 | － |
| 固有振動数 | － |
| モーションセンサ |
3軸加速度センサ：±2／±4／±8／±16 G 3軸ジャイロセンサ：±2000 deg/s 3軸地磁気センサ：±1300μT（X／Y軸） 、 ±2500μT（Z軸） |
| サンプリングレート（デジタル通信） | 最大：100Hz |
| 温度補償範囲 | 10～50℃（結露なきこと） |
| 許容温度範囲 | 0～70℃（結露なきこと） |
| トリガ | 赤外線入力 |
| ZERO調整 | 制御ソフトウェア |
| アナログ出力 | なし |

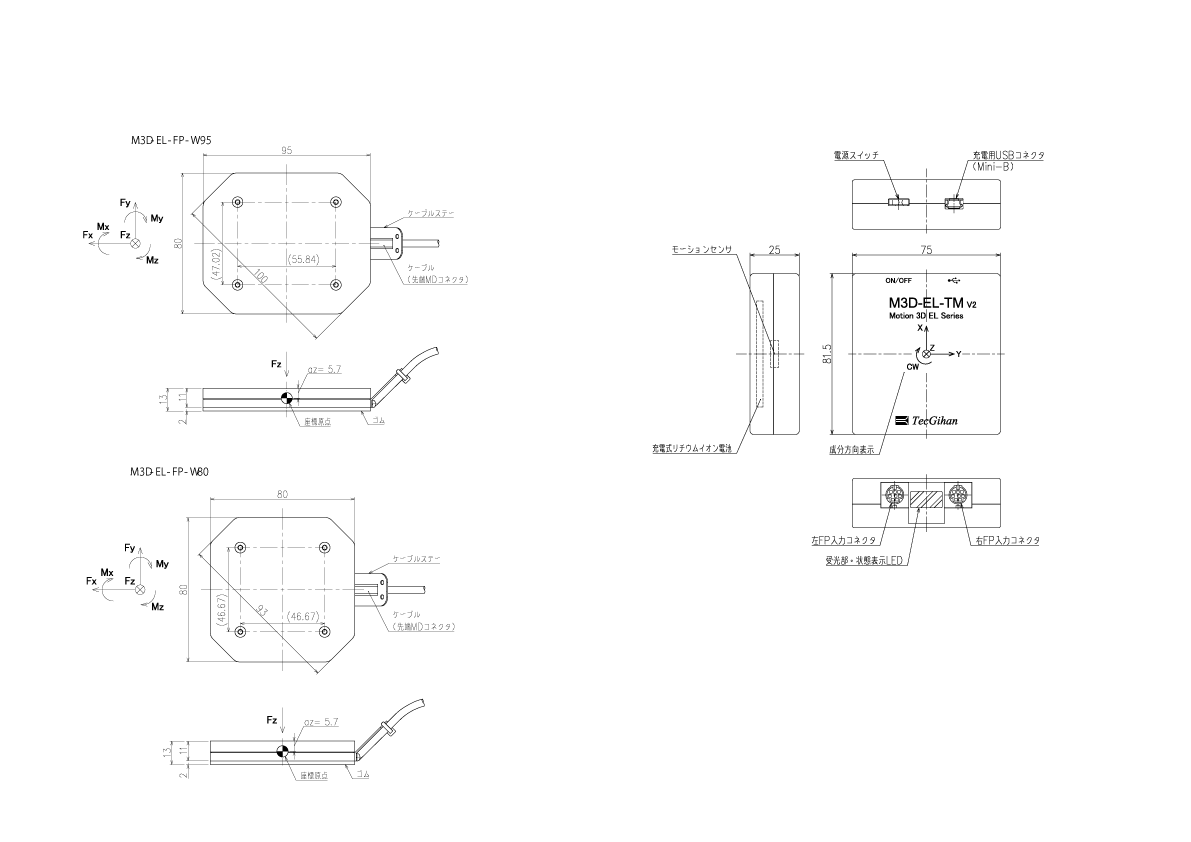

| 外形寸法 | M3D-EL-FP-W8080(W)×80(D)×11(H) mm (ゴム、突起物含まず) M3D-EL-FP-W9595(W)×80(D)×11(H) mm (ゴム、突起物含まず) |
| 質量 | M3D-EL-FP-W80150g (ゴム、突起物含まず) M3D-EL-FP-W95170g (ゴム、突起物含まず) |
| 電源 | DC5V（USBバスパワー） |
| 付属品 | 制御ソフトウェア |
| オプション |
M3D-EL-FP専用トランスミッター：M3D-EL-TM ※M3D-EL-FP-W×2台分接続可能 ※内部バッテリー駆動時間：3時間以上 赤外線TRIGスイッチ：M3D-WTRC |
| その他 |
※アンプ内蔵 ※通信：Bluetooth ※フォースプレートサイズはご注文時に伺います |
