小型3軸力覚センサ USL06-H5シリーズ
特徴
小型 20mm角・厚さ5mm | |
製造 センサの組み立て、校正を一つ一つ実施 | |
校正装置 専用の校正装置により実施。実負荷校正することで、精度の高い製品を実現 |
その他:設計・開発・製作全てを自社で行っているので、単軸や2軸(せん断)のみ、記載以外の定格容量や大きさなどのご提案も可能。
世界最小クラスの小型3軸力覚センサ。スポーツ用具、福祉機器、ロボット開発などに!
小型3軸力覚センサは、接触面に発生する並進力Fx,Fy,Fzの3分力が計測可能な3分力計で、世界最小クラスのひずみゲージ式の力覚センサ(3分力計)です。
例えば指先の作用力・作用方向を把握できるようになります。様々な分野・業界の実験・研究・開発においてご利用いただけます。センサ以外でもアンプ、仕様用途に合わせた計測器もご用意しています。本製品は国内及びUSA特許取得済みです。
仕様
品名 | 小型3軸力覚センサ | |||
---|---|---|---|---|
型式 | USL06-H5-50N | USL06-H5-100N | USL06-H5-200N | USL06-H5-500N |
定格容量 | ||||
Fx, Fy: | ±25N | ±50N | ±100N | ±250N |
Fz: | +50N | +100N | +200N | +500N |
定格出力 | ||||
Fx, Fy: | 0.23mV/V (460με) | 0.45mV/V (900με) | 0.50mV/V (1000με) | 0.50mV/V (1000με) |
Fz: | 0.40mV/V (800με) | 0.80mV/V (1600με) | 0.90mV/V (1800με) | 0.90mV/V (1800με) |
許容過負荷 | 200% | |||
非直線性 | ±1%RO 以内(干渉補正後) | |||
ヒステリシス | ±1%RO 以内(干渉補正後) | |||
干渉度 | ±1%RO 以下(干渉補正後) | |||
外形寸法 | 20×20×5mm (D×W×H) | |||
質量 | 3g (ケーブル含まず) | 3g (ケーブル含まず) | 3g (ケーブル含まず) | 7g (ケーブル含まず) |
推奨締付トルク | 受感部:40N・cm以下 | 受感部:40N・cm以下 | 受感部:40N・cm以下 | 受感部:70N・cm以下 |
温度補償範囲 | 10~60℃(ただし、結露なきこと) | |||
許容温度範囲 | 0~70℃(ただし、結露なきこと) | |||
零点の温度影響 | ±0.03%RO/℃以内 | |||
印加電圧 | 推奨:1~3V DC / 許容:5V DC | |||
入力抵抗 | 49~52Ω以内(BV共通) | |||
出力抵抗 | Fx, Fy:120~124Ω以内 Fz:240~246Ω以内 | |||
初期不平衡 | ±1.5mV/V 以内(±3000με 以内) | |||
絶縁抵抗 | 1000MΩ/DC50V 以上 | |||

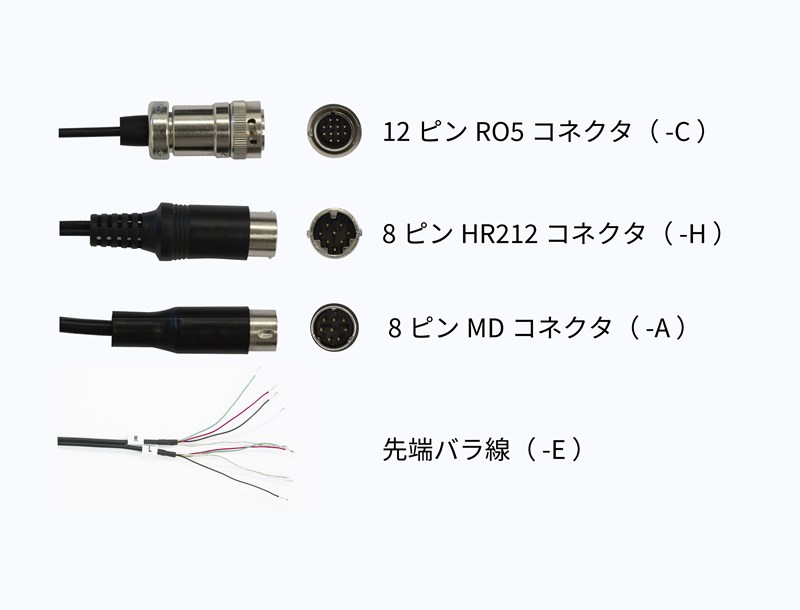

ケーブル | 外径1.8mm、4芯シールドビニルケーブル2平行 (計8芯) 2m、先端コネクタ付 | |||
付属品 | 検査成績書、保証書、取扱説明書 各1部 | |||
その他 | ― |
外観と成分方向
