フォースプレート(高精度モデル)TF-4060
標準タイプフォースレート
歩行計測に適したスタンダードなサイズです。
フォースプレートとは、並進力Fx,Fy,Fz、モーメントMx,My,Mzを計測可能で、荷重中心点COPを計測出来るプレート型6分力計です。
ひずみゲージ式フォースプレートは、直線性、温度特性に優れ、静荷重による校正が可能という優れた特徴を有します。
零点変動がほとんどなく、安定した計測が可能です。
フォースプレートに於いてキーとなる、内蔵センサやトッププレートの設計・組み合わせ手法にも独自の経験が活かされています。
ヒトの歩幅に近い全長600mmの全長を持ち、歩行計測に適した標準サイズのフォースプレートです。
標準タイプのフォースプレートです。
仕様
製品名 | 標準型フォースプレート | |||
---|---|---|---|---|
型式 | TF-4060 | |||
定格容量 | レンジ | 1 | 2 | 3 |
Fx/N | ±1000 N | ±2000 N | ±3000 N | |
Fy/N | ±1000 N | ±2000 N | ±3000 N | |
Fz/N | +3000 N | +6000 N | +10000 N | |
Mx/N・m | ±600 N·m | ±1200 N·m | ±2000 N·m | |
My/N・m | ±450 N·m | ±900 N·m | ±1500 N·m | |
Mz/N・m | ±200 N·m | ±400 N·m | ±600 N·m | |
許容過負荷 | 150 % (レンジ3の定格容量に対して) | |||
非直線性 | ±0.5 %RO | |||
ヒステリシス | ±0.5 %RO | |||
干渉度 | ±1.0 %RC | |||
固有振動数 | X軸:360 Hz、Y軸:360 Hz、Z軸:420 Hz | |||
モーションセンサ | - | |||
サンプリングレート (デジタル通信) |
最大:1000Hz | |||
温度補償範囲 | 10~50 ℃ (結露なきこと) | |||
許容温度範囲 | 0~70 ℃ (結露なきこと) | |||
トリガ | 接点入出力(BNCコネクタ)、レベルトリガ | |||
ZERO調整 | リモコンボタン、制御ソフトウェア | |||
アナログ出力 | ±10V/±定格容量(負荷抵抗10kΩ以上) | |||
外形寸法 | フォースプレート:400(W)×600(D)×77(H) mm | |||
質量 | フォースプレート:31kg | |||
電源 | DC12V :専用ACアダプタ付(AC入力100~240V) | |||
付属品 |
・リモコン ・ACアダプタ電源ケーブル ・リモコン用USBケーブル ・通信ケーブル ・トリガ用BNCケーブル ・アナログ出力ケーブル(BNC×6口) ・終端コネクタ ・制御ソフトウェア |
|||
オプション |
・専用アジャスタ ・キャリーケース ・フォースベクトル可視化ソフト:Force Vision ・重心動揺解析ソフト:Tread Force Analyzer |
|||
その他 |
※アンプ内蔵 ※デジタルで複数台同時制御、収録可能 |

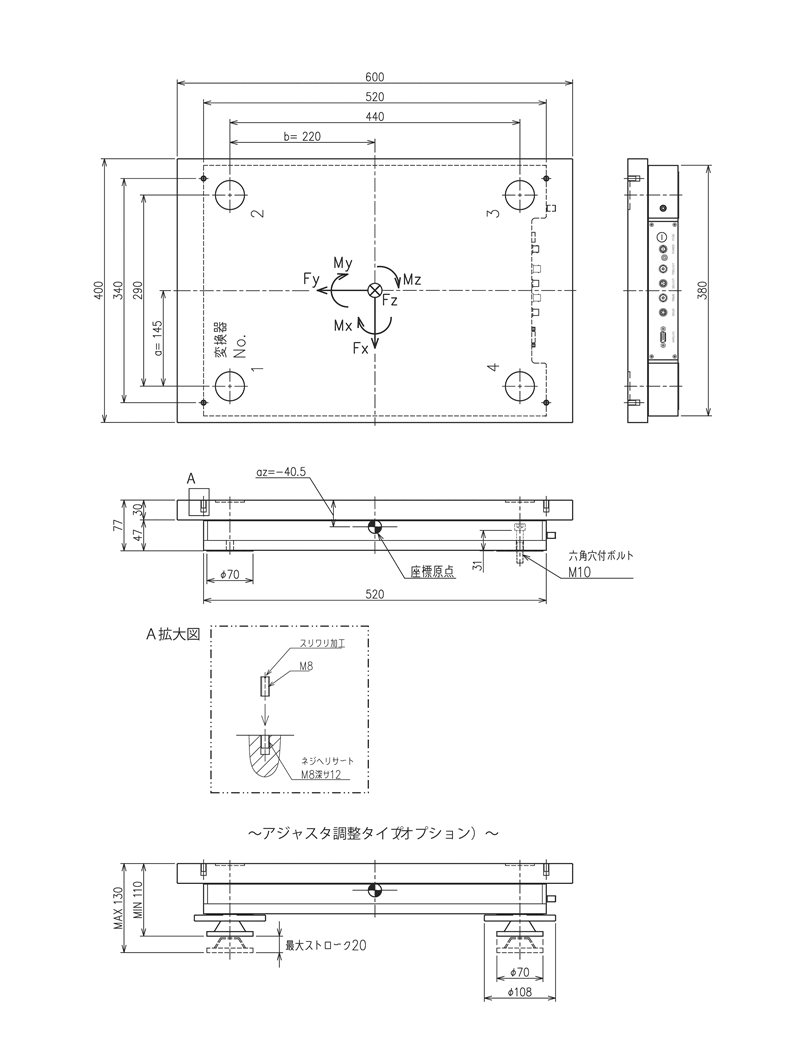

外観と成分方向
