超大型フォースプレート TF-90100
900×1000mmサイズの超特大フォースプレートです。スポーツなど大きな動作を計測する場合に最適です。

超大型フォースプレート TF-90100

超大型サイズでトップアスリートの大きなストライドに対応

短距離走や投球動作など、大きなストライドを伴うスポーツ、運動は多くありますが、小さいフォースプレートでは何枚もの枚数を敷き詰めなければならないところ、TF-90100は大きな面積を賄いやすくなります。

仕様

スクロール

製品名 超大型フォースプレート
型式 TF-90100
定格容量 レンジ 1
Fx/N ±3000 N
Fy/N ±3000 N
Fz/N +10000 N
Mx/N・m ±3500 N・m
My/N・m ±3000 N・m
Mz/N・m ±1000 N・m
許容過負荷 150%
非直線性 ±1.0%RO
ヒステリシス ±1.0%RO
干渉度 ±2.0%RC
固有振動数 X軸:220 Hz、Y軸:220 Hz、Z軸:340 Hz
モーションセンサ
サンプリングレート
(デジタル通信)
最大:1000Hz
温度補償範囲 10~50℃(結露なきこと)
許容温度範囲 0~70℃(結露なきこと)
トリガ 接点入出力(BNCコネクタ)、レベルトリガ
ZERO調整 リモコンボタン、制御ソフトウェア
アナログ出力 ±10V/±定格容量(負荷抵抗10kΩ以上)
外形寸法 フォースプレート:900(W)×1000(D)×130(H) mm
質量 フォースプレート:68kg
電源 DC12V±10% :専用ACアダプタ付(AC入力100~240V)
付属品
  • リモコン
  • ACアダプタ電源ケーブル
  • リモコン用USBケーブル
  • 通信ケーブル
  • トリガ用BNCケーブル
  • アナログ出力ケーブル(BNC×6口)
  • 終端コネクタ
  • 制御ソフトウェア
オプション
  • フォースベクトル可視化ソフト:Force Vision
  • 重心動揺解析ソフト:Tread Force Analyzer
その他 ※アンプ内蔵
※デジタルで複数台同時制御、収録可能

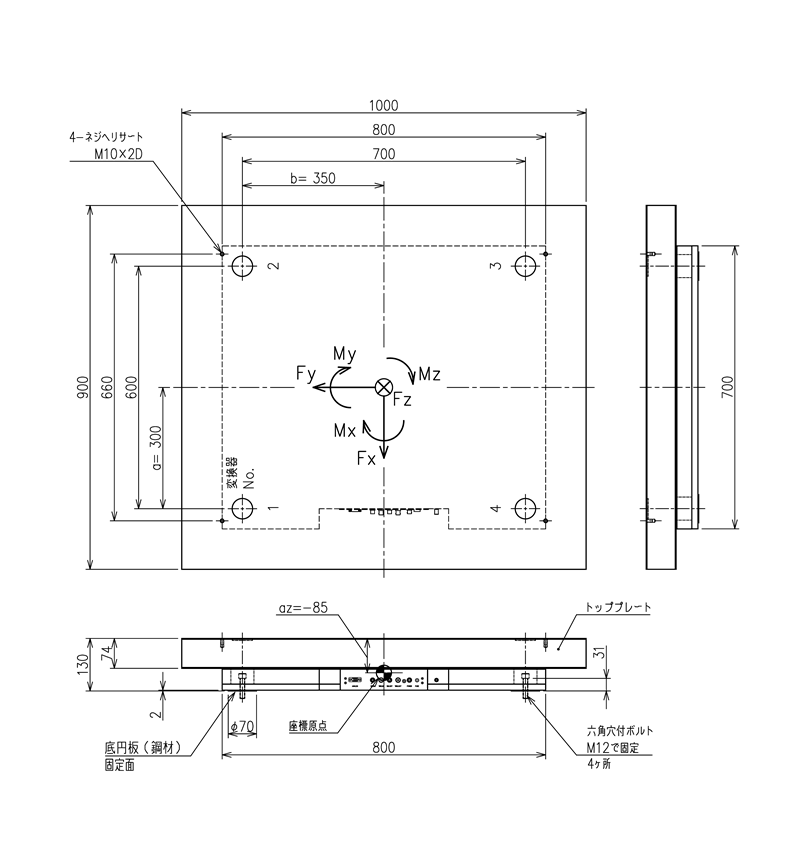

外観と成分方向

図面
