大型フォースプレート TF-6090
ステップ動作の計測に適した大型のフォースプレート
サイズ 600mm×900mm
大きなステップ動作の計測(スポーツ等)に適した大型のフォースプレートです。
既設ピットへの取付も容易に出来ます。(ご相談ください)
東京医科歯科大学様 6090 2台設置例
仕様
品名 | 大型フォースプレート | |||
---|---|---|---|---|
型式 | TF-6090 | |||
定格容量 | レンジ | 1 | 2 | 3 |
Fx/N | ±1000N | ±2000N | ±3000N | |
Fy/N | ±1000N | ±2000N | ±3000N | |
Fz/N | +3000N | +6000N | +10000N | |
Mx/N・m | ±1050N・m | ±2100N・m | ±3500N・m | |
My/N・m | ±750N・m | ±1500N・m | ±2500N・m | |
Mz/N・m | ±300N・m | ±600N・m | ±900N・m | |
許容過負荷 | 150 % (レンジ3の定格容量に対して) | |||
非直線性 | ±0.5 %RO | |||
ヒステリシス | ±0.5 %RO | |||
干渉度 | ±2.0 %RC | |||
固有振動数 | X軸:280 Hz、Y軸:280 Hz、Z軸:350 Hz | |||
モーションセンサ | ー | |||
サンプリングレート (デジタル通信) |
最大:1000Hz | |||
温度補償範囲 | 10~50 ℃ (結露なきこと) | |||
許容温度範囲 | 0~70 ℃ (結露なきこと) | |||
トリガ | 接点入出力(BNCコネクタ)、レベルトリガ | |||
ZERO調整 | リモコンボタン、制御ソフトウェア | |||
アナログ出力 | ±10V/±定格容量(負荷抵抗10kΩ以上) | |||
外形寸法 | フォースプレート:600(W)×900(D)×100(H) mm | |||
質量 | フォースプレート:48kg | |||
電源 | DC12V :専用ACアダプタ付(AC入力100~240V) | |||
付属品 |
・リモコン ・ACアダプタ電源ケーブル ・リモコン用USBケーブル ・通信ケーブル ・トリガ用BNCケーブル ・アナログ出力ケーブル(BNC×6口) ・終端コネクタ ・制御ソフトウェア |
|||
オプション |
・専用アジャスタ ・フォースベクトル可視化ソフト:Force Vision |
|||
その他 |
※アンプ内蔵 ※デジタルで複数台同時制御、収録可能 |

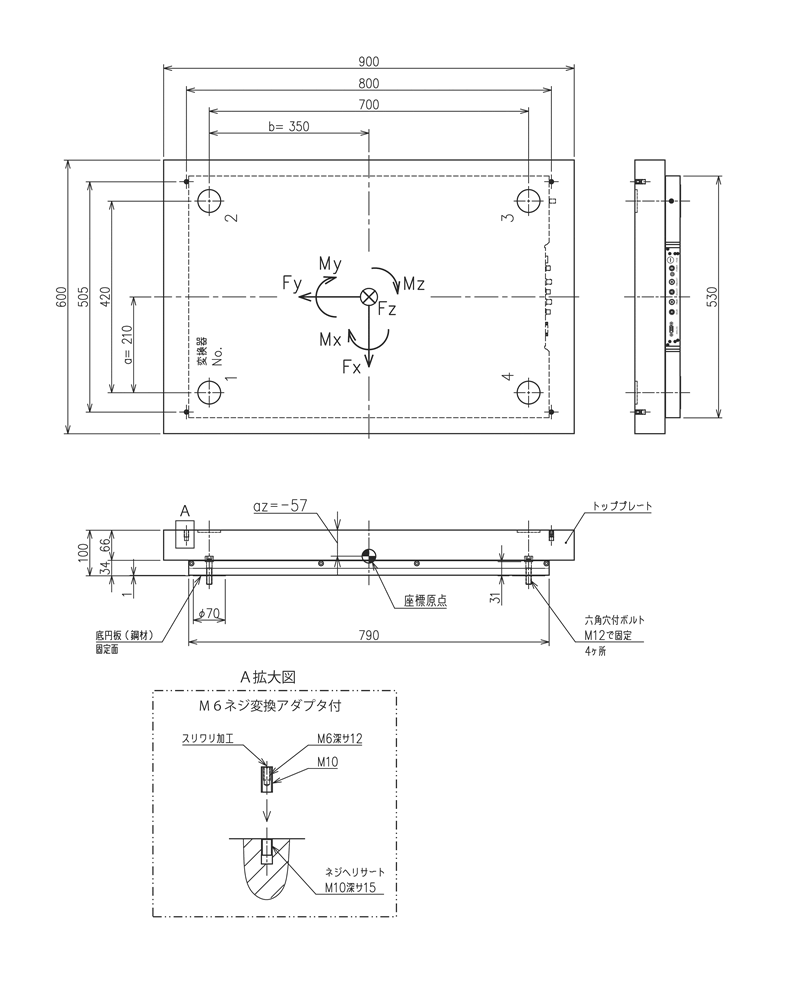

外観と成分方向
