フォースプレート(ガラストップモデル)TF-4060-G
画像計測に対応したガラスのフォースプレート
従来の金属製のフォースプレートと同様に、垂直方向の力(Fz)、水平方向の力(Fx,Fy)、モーメント(Mx、My,Mz)の6分力が計測できます。
フォースプレートの下にカメラを配置し、例えば、歩行や走行時の足裏の挙動観察、画像解析と合わせて、6分力、COP(圧力中心点)の推移を同時計測することが出来ます。
仕様
製品名 | ガラス型フォースプレート | |||
---|---|---|---|---|
型式 | TF-4060-G | |||
定格容量 | レンジ | 1 | 2 | 3 |
Fx/N | ±1000 | ±2000 | ±3000 | |
Fy/N | ±1000 | ±2000 | ±3000 | |
Fz/N | +3000 | +6000 | +10000 | |
Mx/N・m | ±600 | ±1200 | ±2000 | |
My/N・m | ±450 | ±900 | ±1500 | |
Mz/N・m | ±200 | ±400 | ±600 | |
許容過負荷 | 120 % (レンジ3の定格容量に対して) | |||
非直線性 | ±1.0 %RO | |||
ヒステリシス | ±1.0 %RO | |||
干渉度 | ±2.0 %RC | |||
固有振動数 | X軸: 300 Hz (ボルト固定時)、Y軸: 300 Hz (ボルト固定時)、Z軸: 370 Hz (ボルト固定時) | |||
モーションセンサ | ー | |||
サンプリングレート (デジタル通信) |
最大: 1000Hz | |||
温度補償範囲 | 10~50 ℃(結露なきこと) | |||
許容温度範囲 | 0~70 ℃(結露なきこと) | |||
トリガ | 接点入出力(BNCコネクタ)、レベルトリガ | |||
ZERO調整 | リモコンボタン、制御ソフトウェア | |||
アナログ出力 | ±10V/各レンジのフルスケール固定(負荷10kΩ以上) | |||
外形寸法 |
フォースプレート:400(W)×600(D)×97 (H) mm アンプボックス:290(W)×144(D)×33 (H) mm(突起部含まず) |
|||
質量 |
フォースプレート:29kg (ケーブル含まず) アンプボックス:1.2kg(突起部含まず) |
|||
電源 | DC12V :専用ACアダプタ付(AC入力100~240V) | |||
付属品 |
・リモコン ・ACアダプタ電源ケーブル ・リモコン用USBケーブル ・通信ケーブル ・トリガ用BNCケーブル ・アナログ出力ケーブル(BNC×6口) ・終端コネクタ ・制御ソフトウェア |
|||
オプション |
・専用アジャスタ ・フォースベクトル可視化ソフトForce Vision |
|||
その他 |
※アンプ外置き ※デジタルで複数台同時制御、収録可能 |

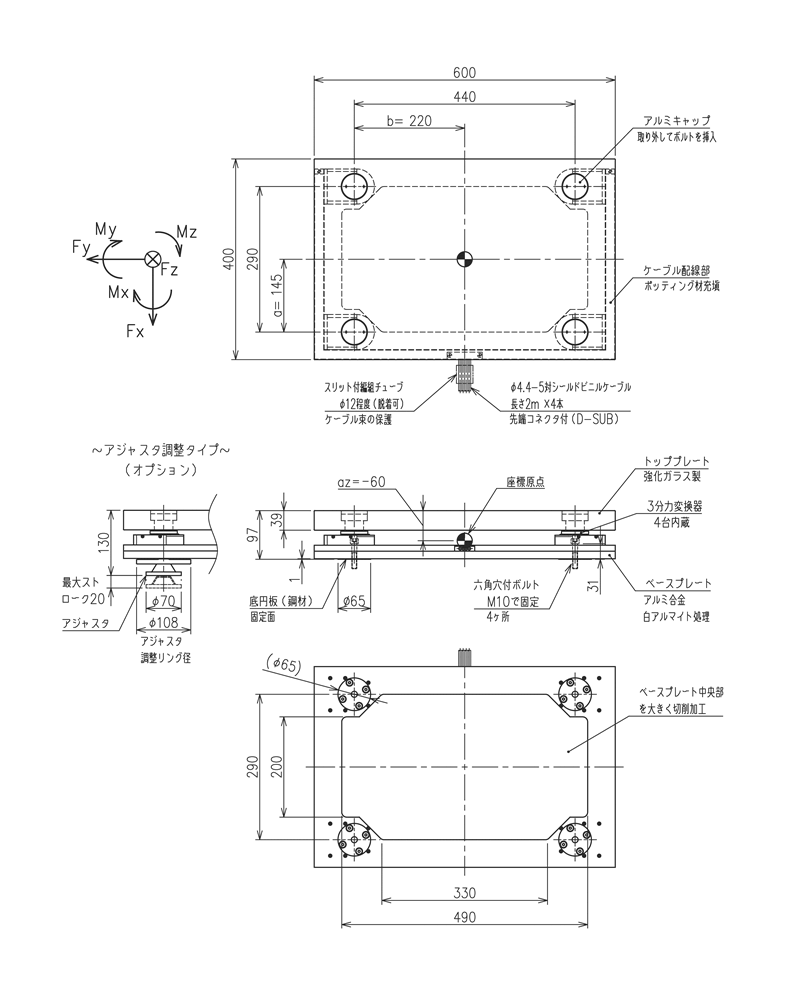

外観と成分方向
