高感度3軸力覚センサ USLG25
化粧品などの手触り感覚の計測など人の触感を数値化可能！
力覚センサ（ロードセル）
超高感度の3軸力覚センサです。並進力Fx,Fy,Fzの３分力を計測可能な３分力計。フェザータッチ程度の微小荷重でも高精度な3分力計測が可能です。
USLG10に比べ、より扱いやすく、より高感度です。
仕様
| 品名 | 低容量型3軸力覚センサ USLG25 | |
|---|---|---|
| 型式 | USLG25-5N | USLG25-10N |
| 定格容量 | ||
| Fx, Fy, Fz: | 5N | 10N |
| 定格出力 | ||
| Fx, Fy: | 0.40mV/V程度（800με） | ±0.8mV/V程度（±1600με） |
| Fz: | +0.25mV/V（+500με） | +0.50mV/V（+1000με） |
| 許容過負荷 | 300% | 150% |
| 非直線性 | ±1％RO以内（干渉補正後） | |
| ヒステリシス | ±1％RO以内（干渉補正後） | |
| 干渉度 | Fx・Fy：±1％RO 以下（干渉補正後） Fz：±2％RO 以下（干渉補正後） | |
| 外形寸法 | φ25×H28mm | |
| 質量 | 20g（ケーブル含まず） | |
| 推奨締付トルク | 受感部：8 N･cm ベース：15 N･cm | |
| 温度補償範囲 | 10～60℃（ただし、結露なきこと） | |
| 許容温度範囲 | 0～70℃（ただし、結露なきこと） | |
| 零点の温度影響 | ±0.06％RO/℃以内 | ±0.03％RO/℃以内 |
| 印加電圧 | 推奨：1～3V DC 許容：6V DC | |
| 入力抵抗 | 49～52Ω以内（ＢＶ共通） | |
| 出力抵抗 | Fx, Fy：116～124Ω以内 Fz：234～246Ω以内 | |
| 初期不平衡 | ±1.5mV/V以内（±3000με以内） | |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 | |
| ケーブル | 外径1.8mm、4芯シールドビニルケーブル2平行（計8芯） 2ｍ、先端コネクタ付 | |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 | |
| その他 | 20N、50N、100N仕様は特注で承ります | |

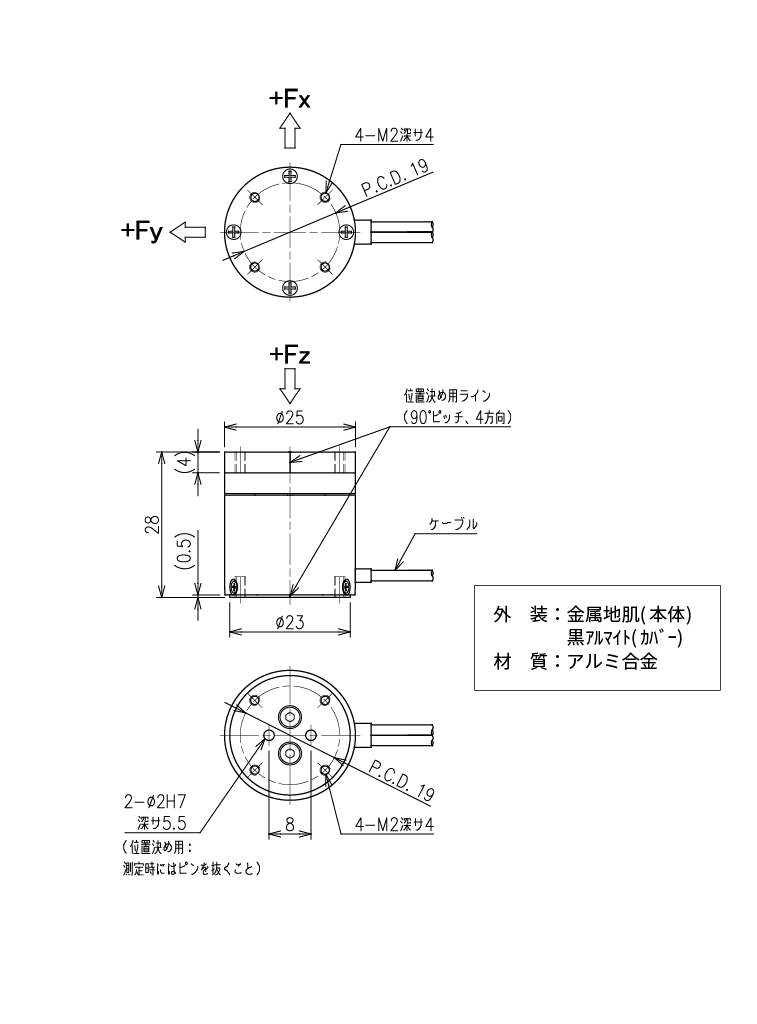

外観と成分方向
