9軸IMUセンサ データロガー型慣性センサ IMS-SD

9軸IMUセンサ データロガー型慣性センサ

3 軸加速度、3 軸角速度、3軸地磁気の小型 9 軸モーションセンサを組み合わせて場所に限定されない動作計測を可能にした、シンプルかつ気軽なウェアラブル 3 次元動作計測システムです。

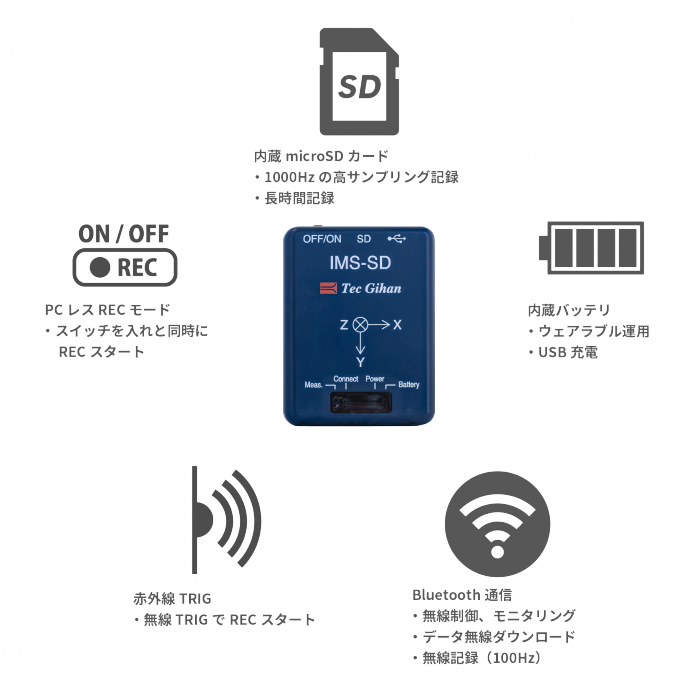

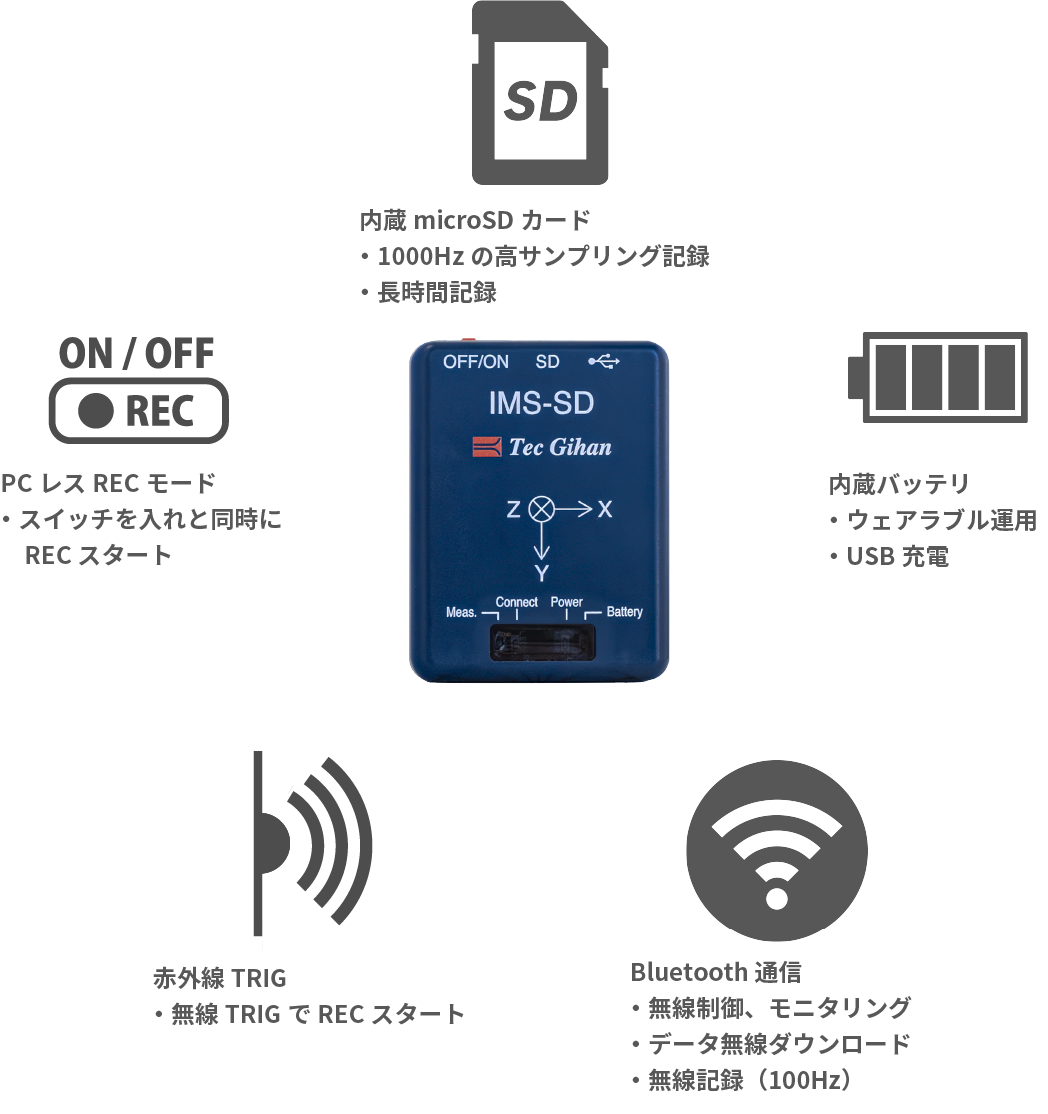

  • データは本体へ挿入された microSD カードへデータ保存と無線伝送された専用の制御ソフトウェアへのデータ保存が可能です。
  • SDカード集録では最大1kHzの計測が可能で、無線通信可能距離にとらわれず高速サンプリングでの計測が可能です。万一の通信障害によるデータ欠落も回避することができます。
  • 最大20台まで同時計測が可能です。

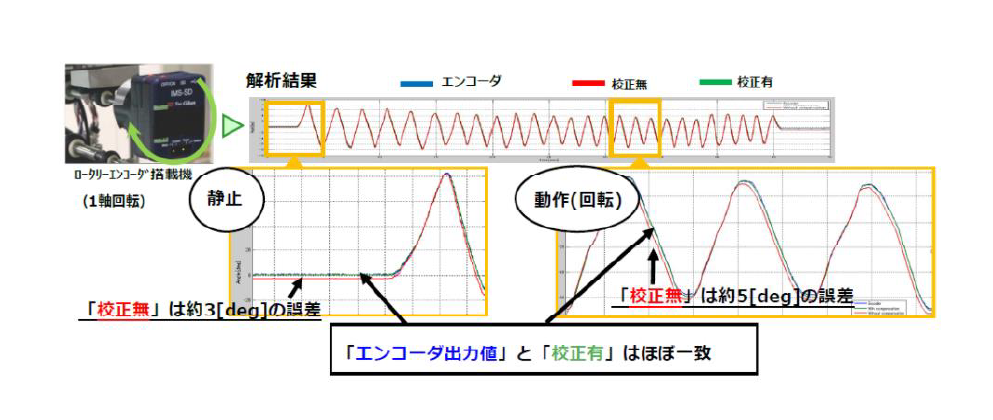

  • 個体別に専用校正機でオフセット、感度補正、軸干渉補正を行うことで、計測精度を向上しました。

9軸IMUセンサ データロガー型慣性センサ

9軸IMUセンサ データロガー型慣性センサ

9軸IMUセンサ データロガー型慣性センサ

仕様

型式 IMSSD-H-A
搭載センサ 3軸加速度センサ/3軸ジャイロセンサ/3軸地磁気センサ
センサ仕様 3軸加速度センサ:±4G/±8G/±16G/±30G、16bit
3軸ジャイロセンサ:±4000 deg/s、16bit
3軸地磁気センサ:±300 μT、12bit
サンプリングレート SDカード記録:最大1000Hz
PC記録(Bluetooth通信記録):最大100Hz
温度補償範囲 10~50 ℃ (結露なきこと)
許容温度範囲 0~70 ℃ (結露なきこと)
トリガ 赤外線入力
データ出力 csvデータ形式
3軸加速度、3軸ジャイロ、3軸地磁気、姿勢角(ロール、ピッチ、ヨー)

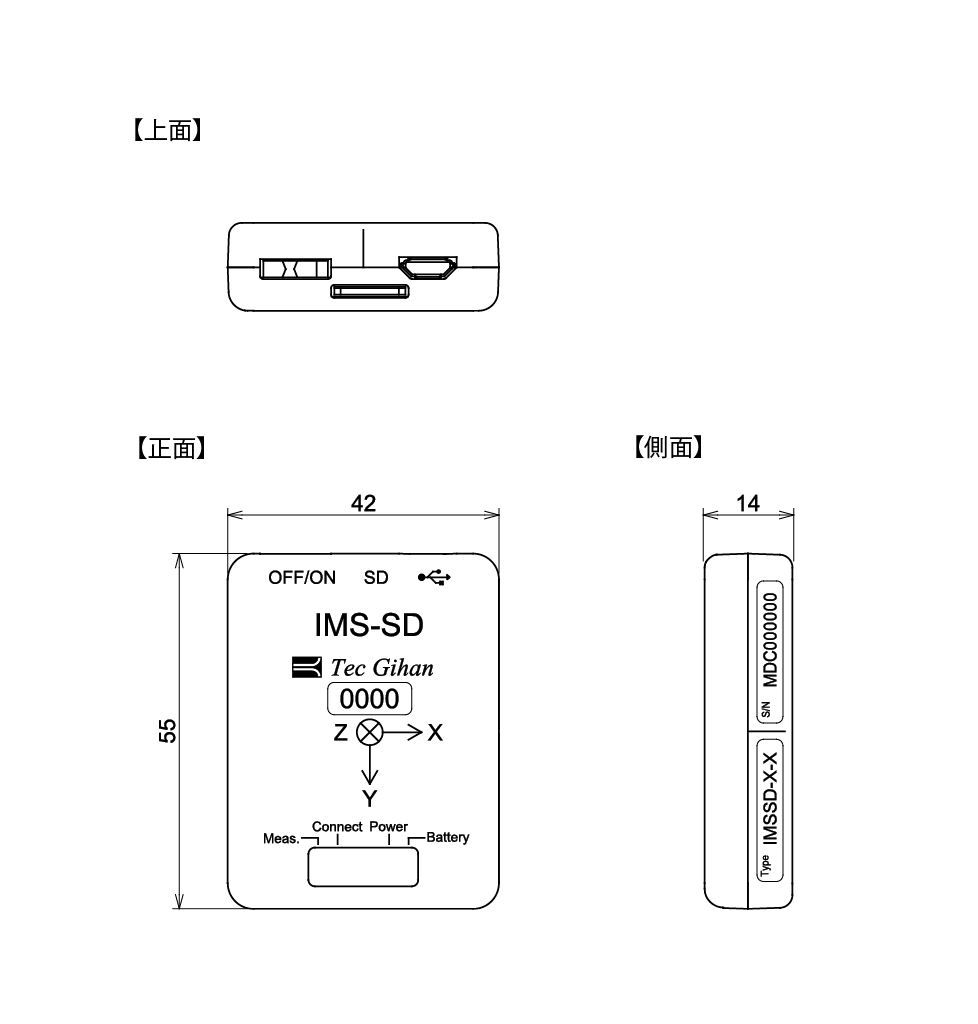

外形寸法 54(W)×42(D)×14(H)mm(突起部含まず)
質量 30g
電源 内蔵バッテリ給電
連続使用時間:約2.5時間
充電時間:約2.5時間(micro-USBにて充電)
構成品 ・本体(microSDHCカード内蔵)
・Bluetooth-USBドングル
・充電用USBケーブル
オプション ・制御ソフトウェア
・CSVデータトリミングソフトウェア
・無線トリガリモコン(親機:WTRC-T、子機:WTRCT-W)
・IMSSD専用収納ケース
その他 最大同時制御台数:20台
