小型演算3CHひずみアンプ（デジタルタイプ）DMA-03
-
小型デジタル3chアンプ DMA-03カタログ
小型デジタル3chアンプ DMA-03カタログダウンロード
USBバスパワーで動く、シンプルな3chデジタルアンプ
「3軸力覚センサを使ってみたい」
「シンプルに力覚計測を行いたい」に最適な3chアンプ
- 小型軽量でUSBバスパワーで駆動し、PCさえあればすぐに計測可能
- 干渉補正処理を内部演算でき、2軸、3軸センサのアンプとして活用可能
（1軸センサの場合、工学値変換の係数をかける処理が可能） - コントロールソフトが付属しており、パラメータ設定、波形モニタリング、データ記録可能
- REC-TRIG in/out機能を備えており、他機器との同時計測可能
- DMA-03の複数台同時制御が可能（最大10台同時稼働）
小型3CH演算アンプ 仕様
| 品名 | 小型3CH演算アンプ |
|---|---|
| 型式 | DMA-03 |
| 測定チャンネル数 | 3ch |
| 適用センサ | ひずみゲージ式センサ |
| 外形寸法 | 77(W)×71.5(D)×25(H) mm（突起物含まず） |
| 質量 | 190g |
| 分解能 | 16 bit |
| サンプリング周波数 | 10/50/100/500/1000Hz |
| 内部干渉補正処理 | あり |
| アナログ出力 | なし |
| 通信方法 | USB ： USBコネクタType-C |
| 適用ブリッジ抵抗 | 120~700Ω |
| 測定範囲 | ±5000με ※出荷時指定で±12000μεまで設定可能 |
| ゼロ点調整範囲 | ±10000με |
| ゼロ点調整 | 制御ソフトウェアによる全CH一括BAL |
| 印加電圧 | DC 2V |
| アナログローパスフィルタ | カット周波数：200Hz、-12dB/oct ベッセル型 |
| 使用温湿度範囲 | 0～50℃、20～80％RH（結露なきこと） |
| 電源 | USB給電（DC5V） |
| データ保存 | 制御ソフトウェアによるCSV保存 |
| トリガ | 接点入出力 |
| コネクタ | ひずみ入力HR212コネクタ8ピン（HRS製） トリガPAコネクタ（ロック式）（JST製） 外部BALPAコネクタ（ロック式）（JST製） |
| 最大接続台数 | 10台 |
| 構成品 | 本体／USBケーブル1.5m（USB-C ⇔ USB-A） トリガ用ツイスト線1.5m（片端ロック式樹脂コネクタ⇔片端むきだし） 制御ソフトウェア |
| オプション | － |
| その他 | － |
]

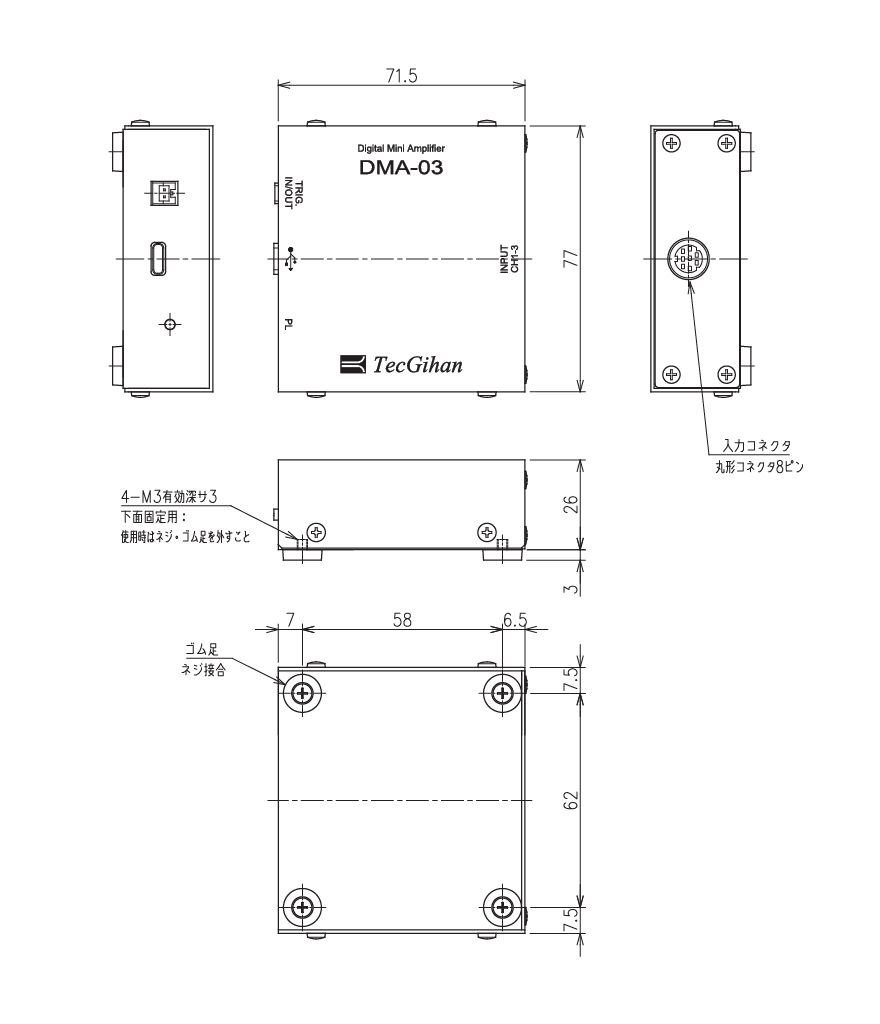

外観
