3軸力覚センサ対応アンプ、6軸力覚センサ対応(アンプ2台使用)。シンプルで使いやすい3CH一体型ひずみアンプです。3段階のローパスフィルタ切替機能を持ち、低ノイズで精度の高い計測が可能です。±5Vのアナログ電圧を出力します。

高精度3CHひずみアンプ(アナログタイプ) DSA-03

3軸力覚センサ対応アンプ、6軸力覚センサ対応(アンプ2台使用)

シンプルで使いやすい3CH一体型ひずみアンプです。
3段階のローパスフィルタ切替機能を持ち、低ノイズで精度の高い計測が可能です。
±5Vのアナログ電圧を出力します。

  • 3軸力覚センサの干渉補正演算は外部で行う必要があります
  • 干渉補正機能付の計測器としてDSS300をご用意しています

仕様

品名 小型3CHシグナルコンディショナ
型式 DSA-03A
測定チャンネル数 3ch
適用センサ ひずみゲージ式センサ
外形寸法 30(W)×128.4(H)×191(D)mm (突起部含まず)
質量 約620g
分解能
サンプリング周波数
内部干渉補正処理 なし
アナログ出力 ±5V/設定した歪値
通信方法
適用ブリッジ抵抗 120~700Ω
測定範囲 ±500/±1000/±2000/±5000μεの4段切替
Dip-SWによる、CH毎に設定可能
ゼロ点調整範囲 オートバランス: ±5000με (バランス精度:±20με)
手動バランス: ±200με (微調整)
ゼロ点調整 BAL-SWによる3ch連動
印加電圧 DC 2.5V
アナログローパスフィルタ カット
周波数
約5/20/200 Hz  -12dB/oct
遮断周波数約5/20/200 Hz 減衰特性-12dB/oct
LPF-SWによる3ch連動
使用温湿度範囲 0~50℃、20~80%RH(結露なきこと)
電源 DC12V(約0.2A)、ACアダプタ付
データ保存 アナログ出力(±5V)
トリガ
コネクタ R05-R12F(多治見無線電機製)
最大接続台数
構成品 取扱説明書・保証書・ACアダプタ電源ケーブル(2m)
両端BNCコネクタ付ケーブル(1.5m)×3本
オプション
その他 ADコンバーターDSS300-HRと組み合わせて使用することにより、
専用ソフトウェアで3×3、6×6などの干渉補正処理や現場校正が可能

外観

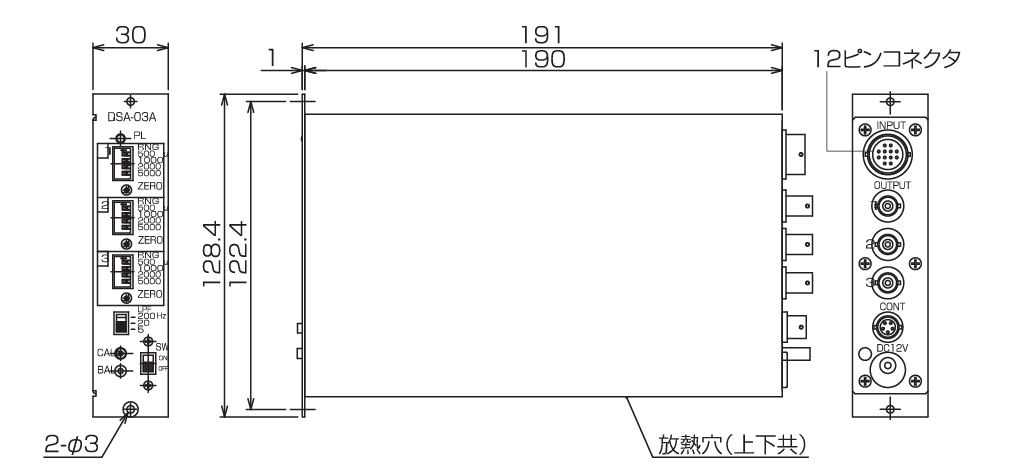

図面

別売品

収納ケース(オプション)
