トルクセンサ TTQ08-150NM
シャフト間に仕込み、トルクを計測！
機械（工場）や飛翔体計測（屋外現場）、スポーツ用具への組み込みなど多用途で応用できます。
無線アンプロガーPDL-06-SAを使えば、PCレスで屋外などの現場で簡単に計測することが出来ます。
仕様
| 品名 | トルクセンサ |
|---|---|
| 型式 | TTQ08-150NM |
| 定格容量 | 150Nm |
| 定格出力 | 1.9mV/V(3800με)程度 |
| 許容過負荷 | 150% |
| 非直線性 | ±0.5％RO以内 |
| ヒステリシス | ±0.5％RO以内 |
| 外形寸法 | φ49×H35 mm |
| 質量 | 約210g(ケーブル含まず) |
| 温度補償範囲 | 10～60℃(ただし、結露なきこと) |
| 許容温度範囲 | 0～70℃(ただし、結露なきこと) |
| 零点の温度影響 | ±0.01 ％RO/℃ 以内 |
| 印加電圧 | 推奨：1～7V AC or DC 許容：10V 以下 |
| 入出力抵抗 | 700Ω±1% 以内 |
| 初期不平衡 | ±1.5 mV/V以内(±3000με) |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 |
| ケーブル | 外径3.2mm、4芯シールドビニルケーブル 長さ3m、先端コネクタ付 |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 |

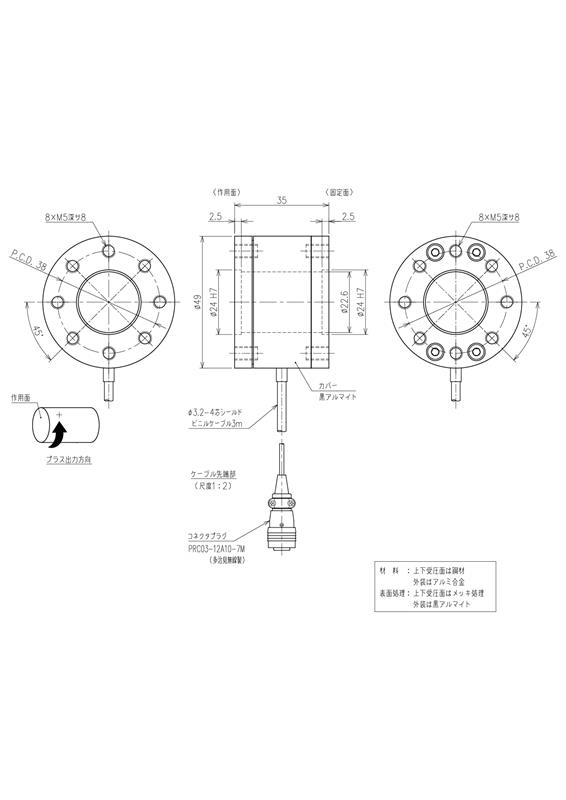

外観
クリックするとPDFがひらきます
