小型3分力計 TL3B04
３分力計は、並進力Fx,Fy,Fzの３分力を計測可能です。（３分力ロードセル）
サイズのわりに、大きな荷重計測に対応しています。許容モーメントが大きく相対的にモーメント影響誤差を小さく計測可能です。手摺りやロボットの軸などの計測に。
仕様
| 品名 | 3分力ロードセル |
|---|---|
| 型式 | TL3B04-5KN |
| 定格容量 | |
| Fx, Fy: | ±2500N |
| Fz: | +5000N ※圧縮方向 |
| 定格出力 | |
| Fx, Fy: | ±2.1 mV/V（±4200με）程度 |
| Fz: | +0.9 mV/V（±1800με）程度 |
| 許容過負荷 | 150% |
| 非直線性 | ±1.0 %RO以内（干渉補正後） |
| ヒステリシス | ±1.0 %RO以内（干渉補正後） |
| 干渉度 | ±1.0 %RO以内（干渉補正後） |
| 外形寸法 | φ48 × H40 mm |
| 質量 | 75g（ケーブル含まず） |
| 推奨締付トルク | 受感部：7N・m |
| 温度補償範囲 | 10～60℃（ただし、結露なきこと） |
| 許容温度範囲 | 0～70℃（ただし、結露なきこと） |
| 零点の温度影響 | Fx, Fy：±0.01 %RO/℃ Fz：±0.05 %RO/℃ |
| 印加電圧 | 推奨：1～5V DC 許容：10V DC |
| 入力抵抗 | 140Ω ±3% 以内（BV共通） |
| 出力抵抗 | Fx, Fy：350Ω ±3% 以内 Fz：700Ω ±3% 以内 |
| 初期不平衡 | ±1.5mV/V 以内（±3000με 以内） |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 |
| ケーブル | 外径3.5mm、8芯シールドビニルケーブル 長さ3m、先端コネクタ付 |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 |
| その他 | － |

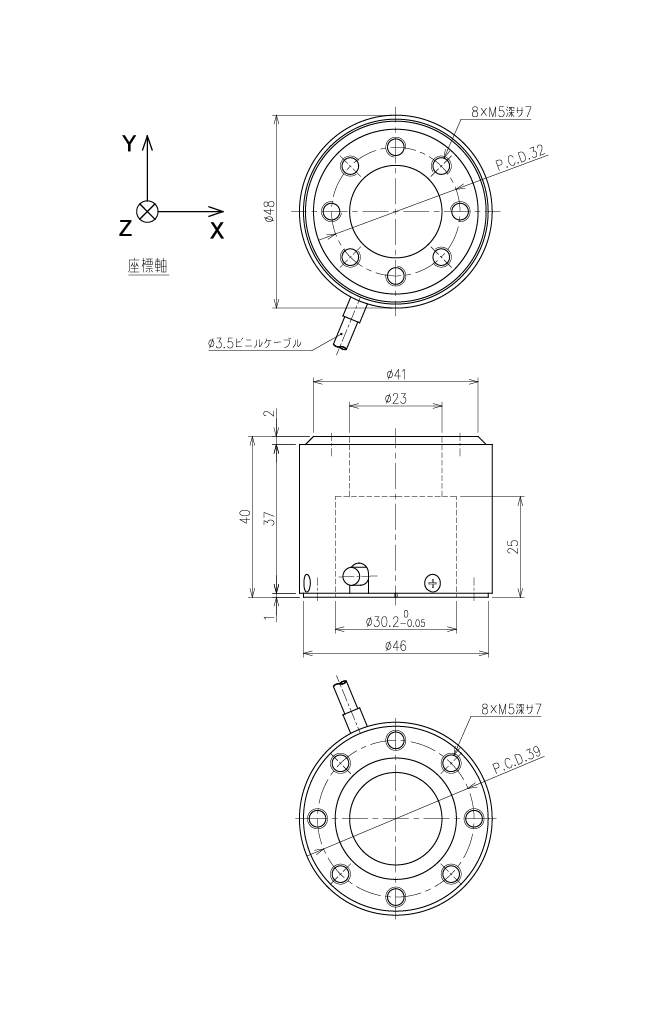

外観と成分方向
