小型3分力計 TL3B05
TL3B04に比べてより高感度な3分力計許容モーメントが大きく相対的にモーメント影響誤差を小さく計測することが可能です。クランクハンドルの計測や、レバー操作力計測への応用も可能です。
仕様
TL3B05-500N
| 品名 | 3分力ロードセル |
|---|---|
| 型式 | TL3B05-500N |
| 定格容量 | |
| Fx, Fy: | 500N |
| Fz: | 500N |
| 定格出力 | |
| Fx, Fy: | ±0.8mV/V（±1600με）程度 |
| Fz: | ±0.2mV/V（±400με）程度 |
| 許容過負荷 | 150% |
| 非直線性 | ±1.0 %RO以内（干渉補正後） |
| ヒステリシス | ±1.0 %RO以内（干渉補正後） |
| 干渉度 | ±1.5 %RO以内（干渉補正後） |
| 外形寸法 | φ42 × H45 mm |
| 質量 | 60g（ケーブル含まず） |
| 推奨締付トルク | 受感部：10N・m |
| 温度補償範囲 | 10～60℃（ただし、結露なきこと） |
| 許容温度範囲 | 0～70℃（ただし、結露なきこと） |
| 零点の温度影響 | Fx, Fy：±0.02％RO/℃ Fz：±0.08％RO/℃ |
| 印加電圧 | 推奨：1～5V DC 許容：10V DC |
| 入力抵抗 | 140Ω ±3% 以内（BV共通） |
| 出力抵抗 | Fx, Fy：350Ω ±3% 以内 Fz：700Ω ±3% 以内 |
| 初期不平衡 | ±1.5mV/V以内（±3000με以内） |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 |
| ケーブル | 外径3.5mm、8芯シールドビニルケーブル 長さ3m、先端コネクタ付 |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 |
| その他 | － |
TL3B05-500N-C-C2010
| 品名 | 3分力ロードセル |
|---|---|
| 型式 | TL3B05-500N-C-C2010 |
| 定格容量 | |
| Fx, Fy: | 200N |
| Fz: | 200N |
| 定格出力 | |
| Fx, Fy: | ±0.32mV/V（±650με）程度 |
| Fz: | ±0.08mV/V（±160με）程度 |
| 許容過負荷 | 150% |
| 非直線性 | ±1.0 %RO以内（干渉補正後） |
| ヒステリシス | ±1.0 %RO以内（干渉補正後） |
| 干渉度 | ±1.5 %RO以内（干渉補正後） |
| 外形寸法 | φ42 × H45 mm |
| 質量 | 60g（ケーブル含まず） |
| 推奨締付トルク | 受感部：10N・m |
| 温度補償範囲 | 10～60℃（ただし、結露なきこと） |
| 許容温度範囲 | 0～70℃（ただし、結露なきこと） |
| 零点の温度影響 | Fx, Fy：±0.05％RO/℃ Fz：±0.2％RO/℃ |
| 印加電圧 | 推奨：1～5V DC 許容：10V DC |
| 入力抵抗 | 共通 140Ω ±3% 以内 |
| 出力抵抗 | Fx, Fy：350Ω ±3% 以内 Fz：700Ω ±3% 以内 |
| 初期不平衡 | ±1.5mV/V以内（±3000με以内） |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 |
| ケーブル | 外径3.5mm、8芯シールドビニルケーブル 長さ3m、先端コネクタ付 |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 |
| その他 | － |

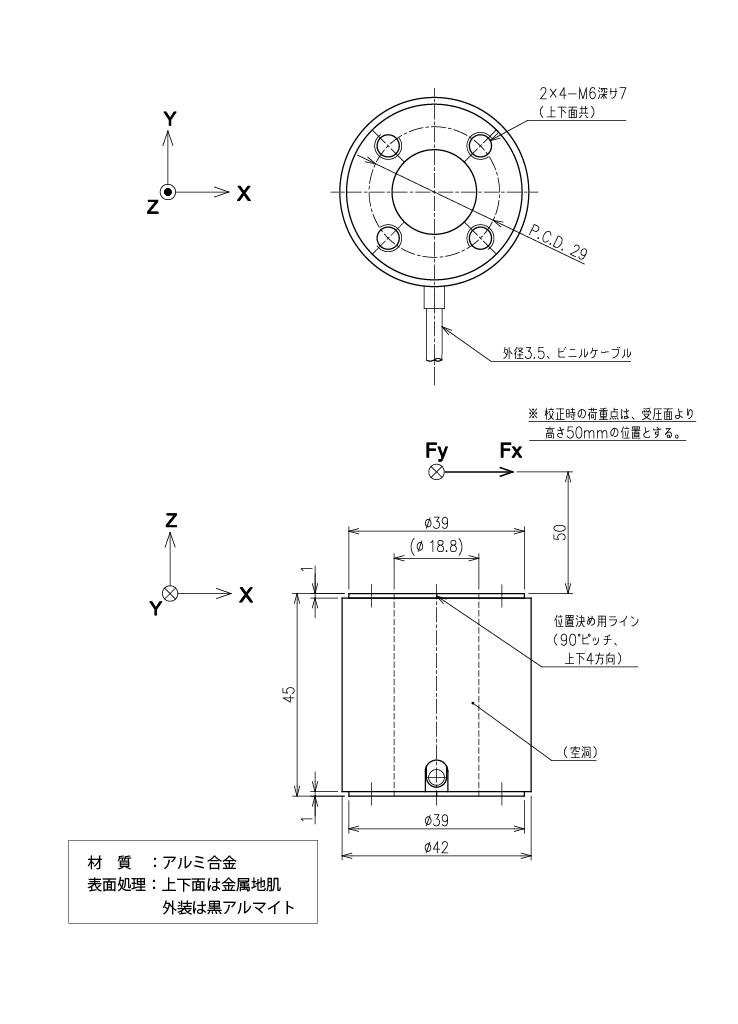

外観と成分方向
