小型６CH演算アンプ DPA-06
-
小型6CH演算アンプ DPA-06カタログ
小型6CH演算アンプ DPA-06カタログダウンロード
ひずみゲージ式センサ 3軸、6軸力覚センサに対応した小型で高機能な6chモデル。
アナログとデジタルの両方を出力するUSBオンラインデータロガーです。
- 最大20台(120CH)を1台のPCで同時に使用できます。
- アナログ出力ではあらかじめ設定しておくことで、出力電圧値に係数（定格容量/10V）を掛けるだけで物理量に変換可能です。
- 専用ソフトウェアよりＵＳＢ経由でセンサ情報の設定や、リアルタイム波形モニターとＣＳＶファイル保存を行うことができます。
- また、アナログ電圧をお手持ちの計測器に接続して収録することもできます。
仕様
| 品名 | 小型6CH演算アンプ |
|---|---|
| 型式 | DPA-06B |
| 測定チャンネル数 | 6 ch |
| 適用センサ | ひずみゲージ式センサ |
| 外形寸法 | 125(W)×75(D)×29(H) mm（突起物含まず） |
| 質量 | 340g |
| 分解能 | 16 bit |
| サンプリング周波数 | 10 kHz （最大、デジタル計測時） |
| 内部干渉補正処理 | あり |
| アナログ出力 | ±10V／定格容量（制御ソフトウェアにて任意値設定）負荷抵抗10kΩ以上 |
| 通信方法 | USB：USBコネクタType-C |
| 適用ブリッジ抵抗 | 120~700Ω |
| 測定範囲 | ±7000 με （ゼロ調整範囲を含む） |
| ゼロ点調整範囲 | ±7000 με |
| ゼロ点調整 | オートバランス（外部制御可） |
| 印加電圧 | DC 2V |
| アナログローパスフィルタ | カット周波数：1kHz、-48dB/oct ベッセル型 |
| 使用温湿度範囲 | 0～50℃、20～80％RH（結露なきこと） |
| 電源 | DC5V±10％、0.1A以下 、ACアダプタ付 |
| データ保存 | 制御ソフトウェアによるCSV保存 or アナログ出力(±10V) |
| トリガ | 接点入出力 |
| コネクタ | ひずみ入力HR212コネクタ8ピン（HRS製）×2口 電圧出力D-SUBコネクタ（高密度15ピン） 接点PAコネクタ（ロック式）（JST製） 接点BNCコネクタ |
| 最大接続台数 | 20台（120ch） |
| 構成品 | 本体 + 制御ソフトウェア ACアダプタ電源ケーブル 1.8m USBケーブル1.5m（USB-C ⇔ USB-A） 外部BAL用ツイスト線1.5m（片端ﾛｯｸ式樹脂ｺﾈｸﾀ⇔片端むきだし） トリガ用BNCケーブル1.5m（両端BNCコネクタ） アナログ出力ケーブル1.5m |
| オプション | － |
| その他 | － |

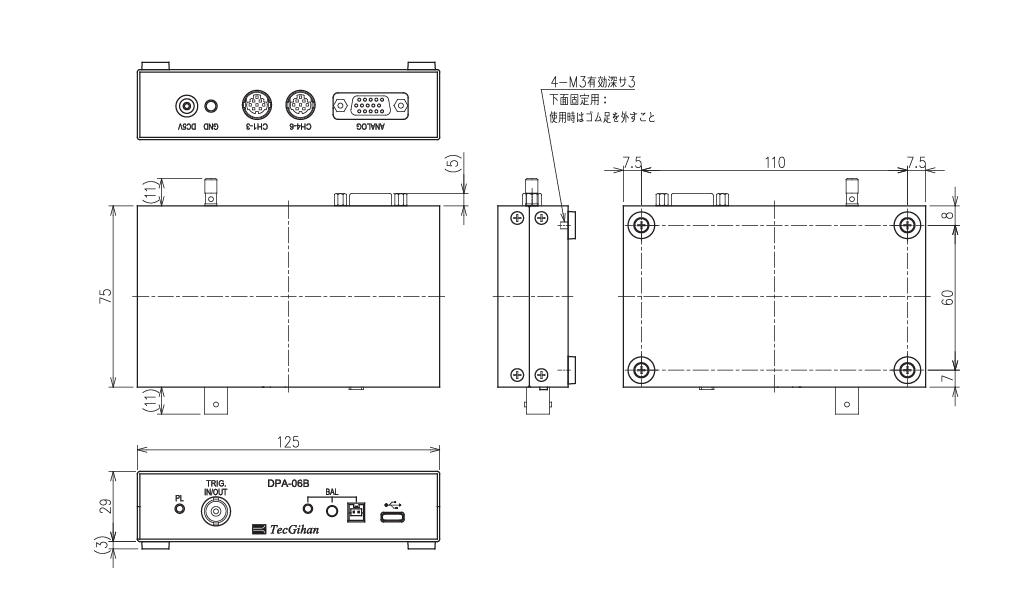

外観
