30CH小型ひずみアンプ・ロガー HDL-30
HDL-30Aは身体に装着して計測することを目的としたUSBメモリ型データロガーです。 小型・軽量に作られています。また、30ch同時に計測することが可能です。 最大サンプリング1kHz

30CH小型ひずみアンプ・ロガー HDL-30

HDL-30Aは身体に装着して計測することを目的としたUSBメモリ型ひずみデータロガーです。
小型・軽量に作られています。また、30ch(3軸力覚センサを10個)同時に計測することが可能です。
バッテリは外付けとなっており、市販のモバイルバッテリーが使用可能です。

  • 3軸力覚センサを最大10個つなげて計測が可能なデータロガーです。
  • 本体の軽さ:約310g(外付けバッテリー除く)、サイズ:120×110×40mmなので、体に装着してご使用するのに最適です。
  • データは付属のUSBメモリに保存を行い、専用ソフトウェアによりCSVに変換を行います。

特徴

スポーツなど身体にセンサを取り付けて行う計測に最適なオフライン計測器

「小型」・「軽量」でありながら、「多チャンネル」の計測が行えます。

HDL-30 ポータブルデータロガー

[ZERO][START/STOP]の2つのボタンでシンプルに計測

HDL-30 ポータブルデータロガー
(試験条件はあらかじめパソコンから行います。)

計測後はUSBメモリをパソコンに挿し込み専用のソフトウェアでCSV変換を行います。

HDL-30 ポータブルデータロガー

USBメモリは32GBを使用

  • 1回の計測で4GB(30ch、1kHzで連続18時間)まで
  • 最大9,999回の保存が可能

オンライン(リアルタイム)計測も可能

本体とパソコンをUSBケーブルで接続するだけでリアルタイムにデータの計測が行えます。

HDL-30 ポータブルデータロガー

システム構成図

HDL-30 ポータブルデータロガー

仕様

品名 Handy Data Logger 30ch
型式 HDL-30A
測定チャンネル数 30 ch
適用センサ ひずみゲージ式センサ
外形寸法 110 mm × 120 mm × 40 mm
質量 331g
分解能 16 bit
サンプリング周波数 最大1kHz
内部干渉補正処理 あり
アナログ出力 なし
通信方法 Bluetooth通信 or USB通信
適用ブリッジ抵抗 120~700 Ω
測定範囲 ±500με、±1000με、±2000με、±5000με、±20000με
ゼロ点調整範囲 ±5000με
ゼロ点調整 制御ソフトウェアにて一括オートバランス実行
本体ZEROボタンスイッチ
印加電圧 DC2V
アナログローパスフィルタ アナログローパスフィルタ カット周波数:200Hz、-12dB/oct ベッセル型
使用温湿度範囲 0~50℃、20~85%RH以下(結露なきこと)
電源 DC5V±10%
USB給電 or モバイルバッテリー給電
データ保存 USBメモリ
1回の計測データ容量が4GB以下
999回まで保存可能。専用ソフトウェアにてCSVファイルに変換
トリガ 接点入出力
コネクタ ひずみ入力:MDコネクタ8ピン(JST製)
接点:PAコネクタ(ロック式)(JST製)
最大接続台数 1台
構成品 USBメモリ / 通信用USBケーブル / モバイルバッテリー / 給電用USBケーブル / AC充電器 / トリガケーブル / ウエストベルト / 精密ドライバー
オプション
その他

外観

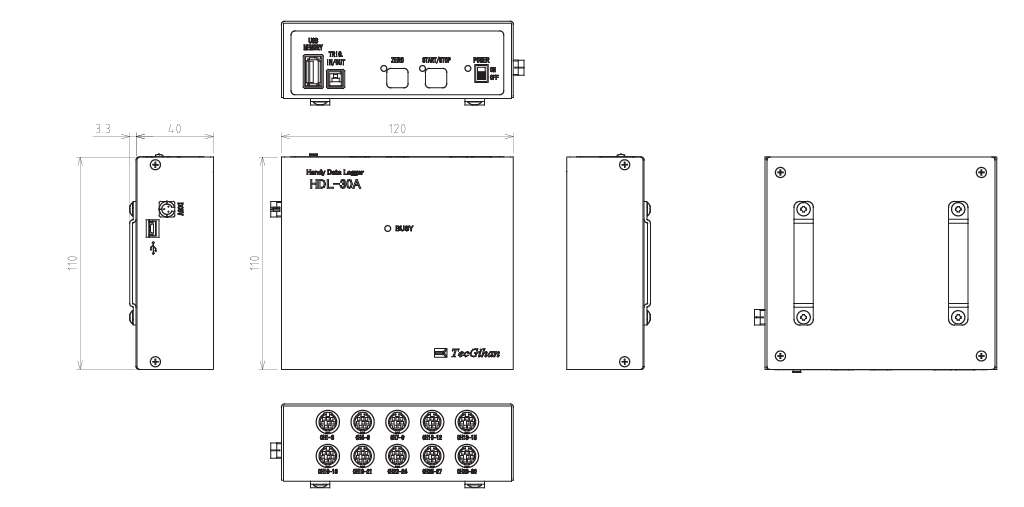

図面
