手のひらサイズのひずみ式センサ用アンプ一体型データロガー

バッテリまで一体となった、ひずみゲージ式センサ用の小型軽量データロガーです。
簡単にひずみ計測、荷重計測を行いたい、またフィールド計測を行いたいが配線、電源が課題で達成できない、と言った悩みを解決します。

ケーブルレスのウェアラブル計測

動きが伴うフィールド計測ではケーブルレス、バッテリー駆動が望まれます。
例えば、スポーツなどの運動中の計測ではどのように力を使っているのかタイミング、荷重の大きさ、方向を計測して、スポーツ用具開発などへフィードバックします。

用具や装置に埋め込まれた、小型力覚センサ、ロードセル、ひずみゲージなどを、小型のPDLでケーブルレス運用で運動を阻害することなく計測することができます。
また、ハンドルなどの回転体の計測においてもケーブルが課題となっておりましたが、PDLで解決できます。


PDL-06 Portable Data Logger 超小型データロガー


計測に必要なインタフェースを装備

6ch分の入力に対応。3軸力覚センサなら2台・6軸力覚センサなら1台を繋げて計測できます。

3,6軸力覚センサに対応した干渉補正演算機能を有しています。
力覚センサ、ロードセル以外にも、ひずみゲージ(別途ブリッジボックスが必要)のデータを記録することもできます。
計測データはmicroSDに記録することで、ロガーとして運用できます。
データ同期については、トリガ入力(接点)に対応しており、信号が入ったタイミングでRECスタートすることができるため、PDL間での同期や外部機器との同期も可能です。
トリガ入力口は充電用のUSB口と併用しており、USB-BNC変換ケーブルも付属しております。


PDL-06 Portable Data Logger 超小型データロガー


ワイヤレス運用で計測中はスタンドアローンに、データはそのまま無線ダウンロード

バッテリーを内蔵したPDLはBluetooth通信でワイヤレス運用することができます。
専用制御ソフトで最大10台のPDLを同時制御することができ、各PDLの状態をリアルタイムでモニタリングすることができます。

また無線通信が途切れる場合や、1kHzの高速サンプリングを行う場合は、SDカードにデータ集録することが出来ます。 記録されたデータ管理も SDカードを抜き差しすることなく、無線でダウンロードすることができます。


PDL-06 Portable Data Logger 超小型データロガー


仕様

品名 Portable Data Logger 6ch
型式 PDL-06A
測定チャンネル数 6 ch
適用センサ ひずみゲージ式センサ
外形寸法 82(W)×46(D)×16(H) mm(入力コネクタ部・ケーブルを除いた本体部のみ)
質量 60 g(入力コネクタ部・ケーブルを除いた本体部のみ)/ 90 g(入力コネクタ部・ケーブルを含む全て)
分解能 16 bit
サンプリング周波数 1/2/5/10/20 / 50 / 100 /200/ 500 / 1000 Hz 選択
※SDカード保存時:最大 100Hz
内部干渉補正処理 あり
アナログ出力 なし
通信方法 Bluetooth通信
適用ブリッジ抵抗 120~700 Ω
測定範囲 ±5000με
ゼロ点調整範囲 ±5000με
ゼロ点調整 制御ソフトウェアにて一括オートバランス実行
本体ZEROボタンスイッチ
印加電圧 DC 2V
アナログローパスフィルタ アナログローパスフィルタ 200Hz、-12dB/oct ベッセル型
使用温湿度範囲 0~50℃、20~80%RH(結露なきこと)
電源 内蔵リチウム電池より給電(micro-USBにて充電)
連続稼働時間:約1.5時間
充電時間:約2時間
データ保存 microSDHCカード(32GB)
トリガ 接点入出力
コネクタ ひずみ入力MDコネクタ8ピン(JST製) ×2口 電圧出力D-SUBコネクタ(高密度15ピン) 接点PAコネクタ(ロック式)(JST製) 接点BNCコネクタ
最大接続台数 10台
構成品 本体(microSDHCカード内蔵)/Bluetooth‐USBドングル/SD変換アダプタ
充電用USBケーブル1.5m(USB-TypeC ⇔ USB-TypeA)
CD-ROM(制御ソフトウェア・取扱説明書PDF)
外部トリガケーブル30cm(micro-USB ⇔ BNCジャック)
オプション
その他

外観

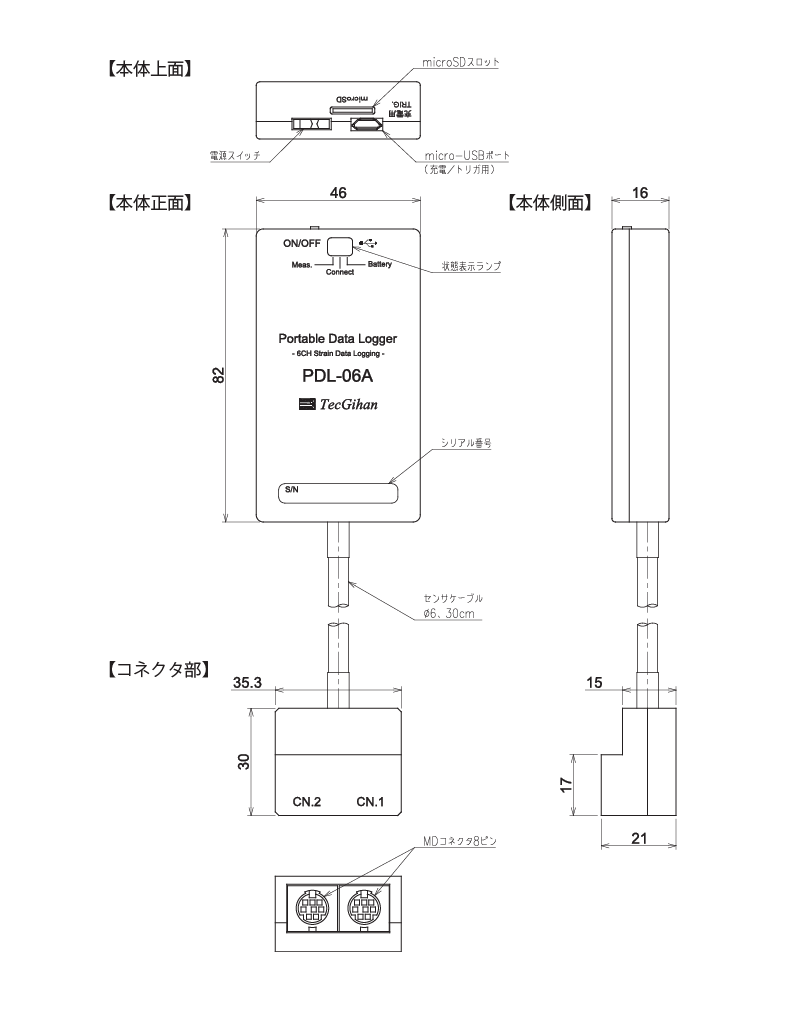

図面
