軽量型引張ロードセルTWR03-80NB
小型で設置の影響が少ない引張型ロードセル
小型軽量のため、もともとの環境の影響が少なく計測することが出来ます。
仕様
| 品名 | 軽量型引張ロードセル |
|---|---|
| 型式 | TWR03-80NB |
| 定格容量 | 80N |
| 定格出力 | 1.5 mV/V(3000με)程度 |
| 許容過負荷 | 150% |
| 非直線性 | ±0.5％RO以内 |
| ヒステリシス | ±0.5％RO以内 |
| 外形寸法 | φ16×H26 mm |
| 質量 | 5g(ケーブル含まず) |
| 温度補償範囲 | 10～60℃(ただし、結露なきこと) |
| 許容温度範囲 | 0～70℃(ただし、結露なきこと) |
| 零点の温度影響 | ±0.01％RO/℃ 以内 |
| 印加電圧 | 推奨：1～5V AC or DC 許容：7V AC or DC |
| 入力抵抗 | 352Ω±1%以内 |
| 出力抵抗 | 352Ω±1%以内 |
| 初期不平衡 | ±1.5 mV/V以内(±3000με) |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 |
| ケーブル | 外径φ1.8mm、4芯シールドビニルケーブル 長さ3m、先端コネクタ付 |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 |

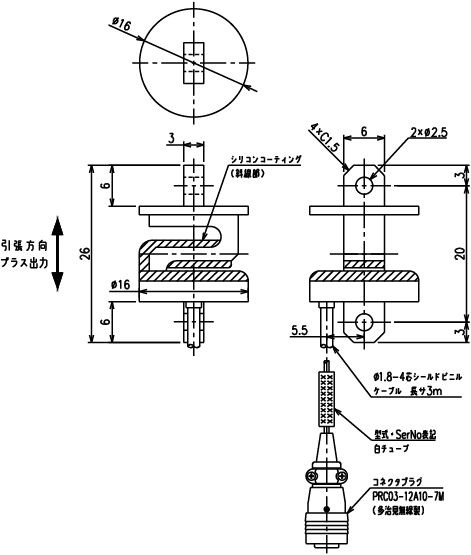

外観
クリックするとPDFがひらきます
