1軸微小荷重ロードセルTGRV06-5N
せん断1軸荷重のロードセル
受感部に対してせん断方向の微小な荷重が計測できる珍しいロードセルです。
仕様
| 品名 | 1軸微小荷重ロードセル |
|---|---|
| 型式 | TGRV06-5N |
| 定格容量 | 5N |
| 定格出力 | 0.2 mV/V(400με)程度 |
| 許容過負荷 | 300% |
| 非直線性 | ±0.5％RO以内 |
| ヒステリシス | ±0.5％RO以内 |
| 外形寸法 | 30(W)×17.5(D)×16(H)mm |
| 質量 | 12g(ケーブル含まず) |
| 温度補償範囲 | 10～60℃(ただし、結露なきこと) |
| 許容温度範囲 | 0～70℃(ただし、結露なきこと) |
| 零点の温度影響 | ±0.05％RO/℃ 以内 |
| 印加電圧 | 推奨：1～5V AC or DC 許容：7V AC or DC |
| 入力抵抗 | 350Ω±1%以内 |
| 出力抵抗 | 350Ω±1%以内 |
| 初期不平衡 | ±1.5 mV/V以内(±3000με) |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 |
| ケーブル | 外径φ1.8mm、4芯シールドビニルケーブル 長さ2m、先端コネクタ付 |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 |

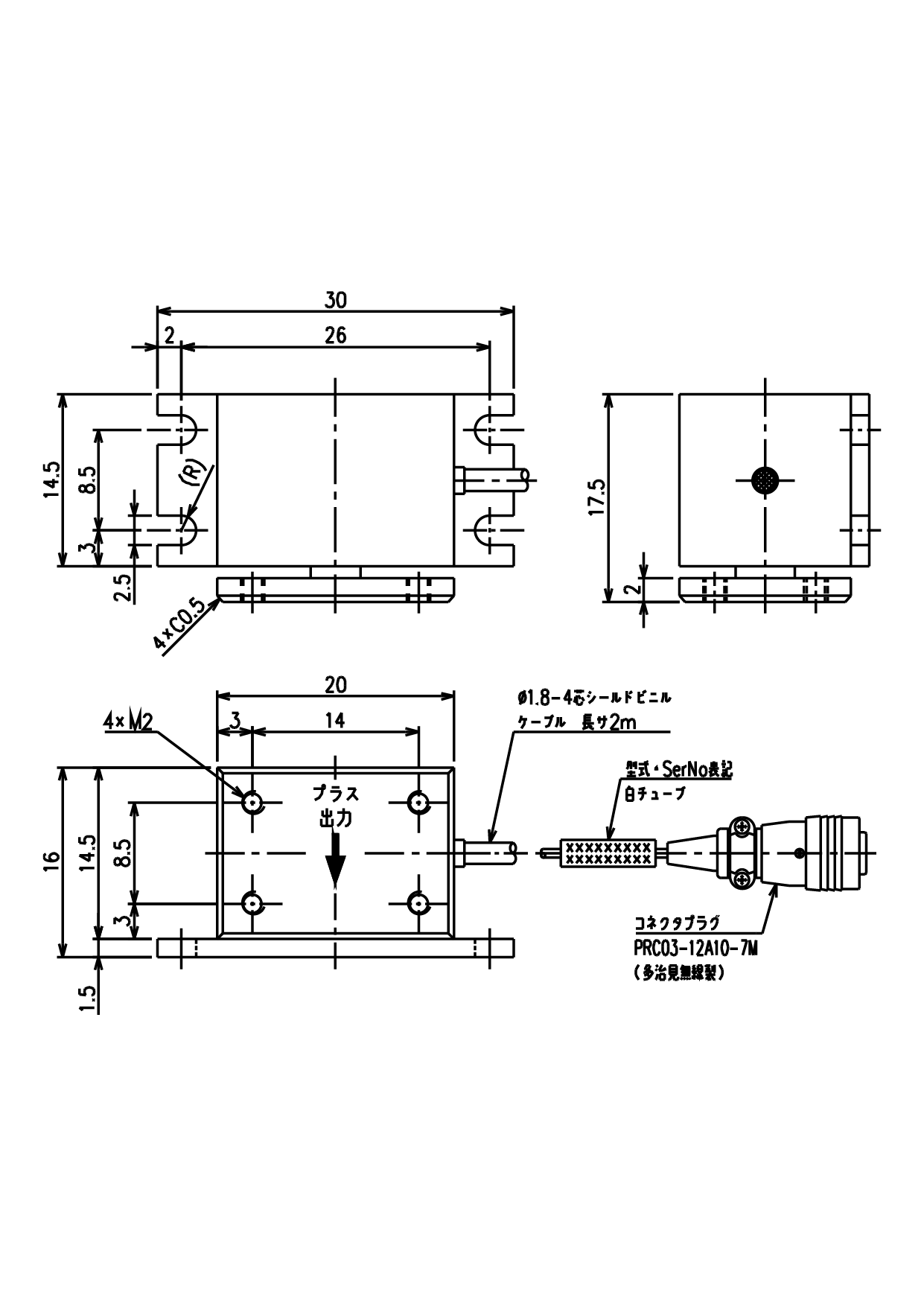

外観
クリックするとPDFがひらきます
