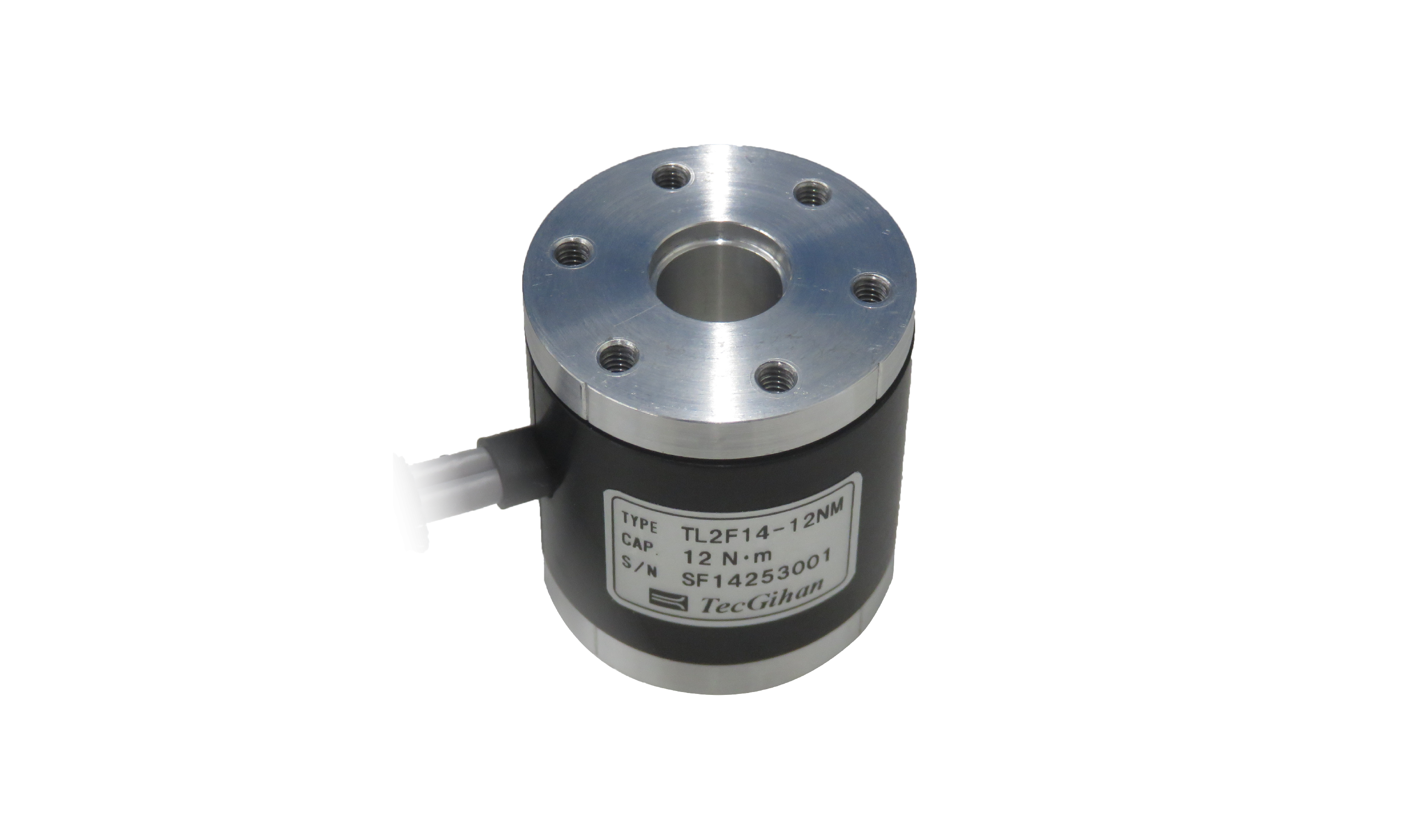

2軸モーメントセンサ TL2F14-12NM
小型の2軸モーメントセンサ
ネジ固定のし易い小型の2軸モーメントセンサです。
仕様
| 品名 | 2軸モーメントセンサ |
|---|---|
| 型式 | TL2F14-12NM |
| 定格容量 | Mx、My：±12Nm |
| 定格出力 | Mx、My：1.5 mV/V（3000με）程度 |
| 許容過負荷 | 150% |
| 非直線性 | ±0.5％RO以内 |
| ヒステリシス | ±0.5％RO以内 |
| 干渉度 | ±1.0％RO以内 |
| 外形寸法 | φ40×H40 mm |
| 質量 | 78g(ケーブル含まず) |
| 温度補償範囲 | 10～60℃(ただし、結露なきこと) |
| 許容温度範囲 | 0～70℃(ただし、結露なきこと) |
| 零点の温度影響 | ±0.01％RO/℃ 以内 |
| 印加電圧 | 推奨：1～7V AC or DC 許容：10V 以下 |
| 入力抵抗 | 350Ω±1%以内 |
| 出力抵抗 | 350Ω±1%以内 |
| 初期不平衡 | ±1.5 mV/V以内(±3000με) |
| 絶縁抵抗 | 1000MΩ／DC50V 以上 |
| ケーブル | 外径φ3.2mm、4芯シールドビニルケーブル 長さ3m、先端コネクタ付 |
| 付属品 | 検査成績書、保証書、取扱説明書 各1部 |

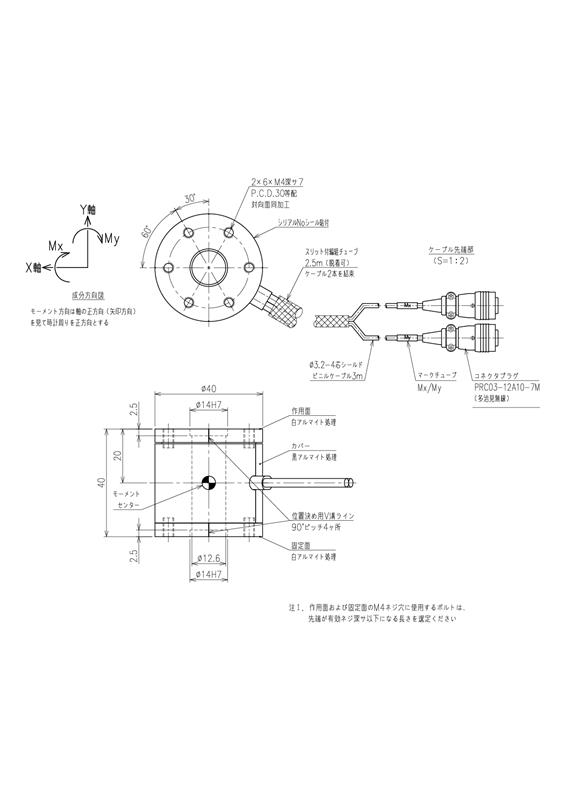

外観
クリックするとPDFがひらきます
